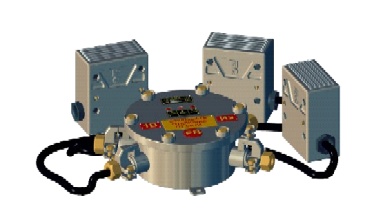

Устройство предупредительной сигнализации типа ПС-КУ для забойных машин с электроприводом (ПС-КУ)








Устройство предупредительной сигнализации типа ПС-КУ для забойных машин с электроприводом (ПС-КУ)





Назначение:

Устройство предназначено для формирования и воспроизведения частотно-модулированного звукового сигнала заданной длительности, оповещающего людей. Находящихся по близости, о предстоящем включении отдельных частей и узлов проходческих комбайнов, породопогрузочных, буровых машин и маневровых лебедок с электроприводом и о возможном начале их перемещения.

Область применения:

Устройство может применяться в забоях и выработках угольных шахт, в том числе шахт опасных по газу или пыли.

Выполняемые функции

 Устройство в зависимости от варианта поставки (1, 2, 3) совместно со схемой управления обеспечивает выполнение следующих функций:

1) автоматическую подачу предупредительного звукового сигнала при воздействии на органы включения (пуска) машины или отдельных её частей и узлов;

2) после подачи звукового сигнала повторное включение (пуск) отдельных машин и механизмов без сигнала, если промежуток времени между двумя следующими друг за другом пусками не превышает 5 с;

3) подачу предупредительного сигнала путём воздействия раздельными командами на органы включения (пуска) машины только после подачи предупредительного сигнала установленной длительности и не позже, чем через 10 с после окончания сигнала;

4) подачу предупредительного сигнала и включение (пуск) машины независимыми (не сблокированными) командами (кнопками), но с сохранением установленной длительности подачи сигнала;

5) возможность дистанционного включения предупредительного сигнала установленной длительности по целям с искробезопасными параметрами и самоконтролем их исправности с последующим включением машины, в том числе по реверсивной схеме управления.

 Устройство по 4 варианту поставки совместно со схемой управления должно обеспечивать выполнение трех функций: 1); 3); 4).

            Электрическая схема устройства по 1, 2 вариантам поставки должна обеспечивать:

1) нулевую защиту устройства сигнализации;

2) автоматический контроль подачи предупредительного звукового сигнала по электрическим параметрам (току и напряжению) в самой удалённой точке;

3) работоспособность схемы управления при сопротивлении внешней цепи не менее 20 Ом, Uc= 0,85 Uном и снижении сопротивления изоляции до 1 кОм;

4) при кратковременных повышениях напряжения в сети до 1,5 Uном невозможность самопроизвольных включений;

5) индикацию работы отдельных узлов устройства.

По третьему варианту поставки электрическая схема устройства должна обеспечивать выполнение требований п.п. 1); 2); 3); 4), а по четвёртому - п.п. 1); 2); 4).



Основные параметры и размеры

Наименование основных параметров и размеров

Норма

1.Уровень звукового давления (на расстоянии 1 м по оси акустического излучателя) дБ, не менее.



95

2.Длительность подачи предупредительного сигнала, с,

не менее

не более



6

15





3.Частота предупредительного сигнала (качание в диапазоне), Гц

1000 - 2700



4. Мощность потребляемая от сети, В*А, не более 20

20

5. Число жил кабеля, шт

для сигнализации и контроля

для дистанционного управления, в том числе реверсивным пускателем



3

2

6. Максимальная длина кабеля, м:

линии связи акустических излучателей

линии дистанционного управления



500

500



7. Габариты, мм не более

блок сигнализации (БС)

блок электронный (БЭ)

блок концевой сигнала (БКС)

акустический излучатель (АИ)

блок концевой (БК)

блок выпрямителя и стабилизатора (БВС)

трансформатор (Т)

блок (Б)

панель (П)



10x280x165

170x140x60

45x35x25

180x170x85

45x35x25

75x70x40

70x70x65

185x145x110

185x145x110





8. Масса, кг, не более:

блок сигнализации (БС)

блок электронный (БЭ)

блок концевой сигнала (БКС)

акустический излучатель (АИ)

блок концевой (БК)

блок выпрямителя и стабилизатора (БВС)

трансформатор (Т)

блок (Б)

панель (П)

19,0

1,0

0,2

3,0

0,2

0,2

1,5

3,0

3,5

9.Масса комплекта в зависимости от варианта поставки (включая ЗИП), кг, нетто, не более:

ПС-КУ.1

ПС-КУ.2

ПС-КУ.3; ПС-КУ.4; ПС-КУ.5







32,0

26,0

11,0
