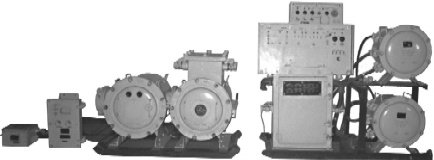

Аппаратура управления и автоматизации комбайна КА-80 комплекса КД-80 (КД-А)








Аппаратура управления и автоматизации комбайна КА-80 комплекса КД-80 (КД-А)







Назначение

Аппаратура предназначена для управления механизмами очистных комплексов КД-80, КМ-103 и вынесенной системы подачи (ВСП) комбайнов КА-80, К-103М, 1К101УД, ГШ200В, УКД3, УКД 200 по вспомогательным жилам силового кабеля комбайна или с использованием дополнительного кабеля, проложенного по лаве от комбайна на штрек; обеспечения заданных режимов работы (нагрузки и скорости подачи) комбайна с ВСП и защиты их электродвигателей.

Область применения

Аппаратура рассчитана на эксплуатацию в макроклиматических районах с холодным, умеренным и тропическим климатом и изготавливается в климатических исполнениях "УХЛ" и "Т" категории 5.

Аппаратура может применяться в шахтах, опасных по газу или пыли, в составе электрооборудования очистного участка и работать совместно с магнитными пускателями или станциями управления с различными типами аппаратуры сигнализации и громкоговорящей связи (КУЗ).

Аппаратура выпускается в 4 модификациях:

1) модификация - КД-А.1 для комбайнов КА-80, 1К101УД, ГШ200В и комплексов КД-80;

2) модификация - КД-А.2 для комбайнов К-103М и комплексов КМ-103;

3) модификация - КД-А.3 для комбайнов УКД 200 и УКД 3;УКД 200-250;

 4) модификация КД-А.4 для комбайнов ГШ200В.

Выполняемые функции:

Аппаратура обеспечивает выполнение следующих функций:

1) телемеханическое управление комбайном, конвейером, вынесенным механизмом подачи комбайна, предохранительной лебёдкой, лебёдкой для вытяжки траковой цепи (контакторами, пускателями)и скоростью подачи с пульта машиниста комбайна по вспомогательным жилам силового комбайнового кабеля; блокировку с магнитного ключа;

2) дистанционное управление комбайном, конвейером, вынесенным механизмом подачи комбайна, предохранительной лебёдкой, лебёдкой для вытяжки траковой цепи (контакторами, пускателями) и скоростью подачи с пульта машиниста комбайна с использованием дистанционного кабеля, проложенного по лаве от комбайна на штрек; блокировку, исключающую включение пускателя комбайна при извлечении из гнезда магнитного ключа - на пульте машиниста комбайна;

3) аварийное двухстадийное отключение автоматического выключателя с пульта машиниста комбайна и с абонентских постов связи по лаве1) и непосредственное дистанционное отключение автоматического выключателя с аппарата управления;

4) дистанционное управление конвейером (контакторами, пускателями) с постов управления на приводах конвейера и отключение с постов абонентских связи по лаве1);

5) реверс конвейера;

6) выбор пункта управления конвейером (пульт машиниста комбайна, верхний привод, нижний привод);

7) раздельное или совместное (с выдержкой времени) включение приводов конвейера;

8) дистанционное управление насосными станциями (контакторами, пускателями);

9) выбор режима управления лебёдкой для вытяжки траковой цепи (контактором, пускателем) - автоматический, местный;

10) автоматическое включение предупредительного сигнала на комбайне2) или по лаве1) перед включением привода исполнительных органов (пускателя комбайна);

11) автоматическое включение предупредительного сигнала по лаве перед натяжением тяговой цепи комбайна, началом перемещения комбайна и началом движения конвейера1);

12) блокировку предупредительного сигнала при включении механизмов лавы после остановок, не превышающих 5 секунд;

13) блокировку, возвращающую схему управления в исходное (отключенное) состояние при любом отключении или не включении комбайна, конвейера, вынесенного механизма подачи, лебёдки для вытяжки траковой цепи, а также при отсутствии предупредительного сигнала;

14) нулевую защиту и защиту от потери управляемости при повреждениях в цепях управления;

15) контроль допустимого (не более 100 Ом) сопротивления цепи заземления корпуса комбайна;

16) контроль цепей управления;

17) световую индикацию о включении и работе механизмов, аварийного отключения автоматического выключателя, исправности элементов, блоков и цепей управления;

18) возможность совместной работы с аппаратурой сигнализации и громкоговорящей связи (КУЗ);

19) автоматический режим работы электропривода комбайна со стабилизацией нагрузки электродвигателей комбайна и подачи с ограничением скорости подачи на заданном уровне, устанавливаемом с пульта машиниста комбайна, и с отсечкой по току электродвигателей;

20) автоматический режим работы электропривода комбайна со стабилизацией скорости подачи на заданном уровне устанавливаемом с пульта машиниста комбайна, и с отсечкой по току электродвигателей;

21) режим работы с ручным управлением током возбуждения электромагнитных муфт с комбайна и со штрека (для наладки и монтажа);

22) отключение электродвигателя комбайна при опрокидывании и не завершившимся пуске;

23) отключение электродвигателей подачи при технологических перегрузках;

24) плавное увеличение скорости подачи комбайна от нуля до заданной установки при начале движения комбайна в автоматическом режиме работы;

25) автоматическое снижение скорости подачи комбайна до нуля и обрыве или коротком замыкании цепей задания установки скорости подачи и датчика скорости подачи;

26) автоматическое торможение приводов подачи перед включением электродвигателей подачи;

27) защита от утечек тока на "землю" в цепях питания электромагнитных муфт ВСП

( Rоткл не менее 2,0 кОм);

28) управление с одного из двух пультов положением режущих органов3);

29) управление скоростью подачи комбайна с выбранного пульта управления3);

30) блокировку включения комбайна по цепям силового питания3);

31) блокировку включения комбайна, конвейера и привода ВСП по цепям силового питания4).

32) запуск и остановку комбайна, конвейера и ВСП с основного (ПУ 1) пульта управления3);

33) аварийное ("стоп общий") отключения механизмов очистного забоя с двух пультов управления3).

Примечания

1) Обеспечивается в комплекте с громкоговорящей связью (КУЗ).

2) Обеспечивается при наличии излучателя акустического на комбайне.

3) Обеспечивается IV модификацией (КД-А.4) аппаратуры для комбайнов ГШ200В.

4) Обеспечивается модификацией КД-А.33), 4).



Основные параметры и размеры

1. Напряжение питания, В

для КД-А.4.

127

660/1140

2. Мощность, потребляемая от сети В.А, не более

1400

3. Габариты, мм, не более

блок штрековый

регулятор нагрузки и скорости

коробка клеммная

коробка соединительная

блок контроля двигателей (БКД 1, БКД III, БКД IV)

пульт машиниста комбайна (КД-А.02.03.000)

пульт машиниста комбайна (КД-А.02.05.000)

излучатель акустический

пульт управления ПУ 1

пульт управления ПУ 2

тахогенератор

источник питания



1360x930x520

1080x715x610

400x255x110

70x140x190

810x505x500

375x185x160

470x175x45

235x185x110

440x180x200

440x180x300

100x65x90

240x190x160

Комплект поставки

Аппаратура состоит из двух составных частей:

1) Комплекса устройств штрекового КД-А-Ш, КД-А-Ш1, (КД-А-Ш3), монтируемого в составе энергопоезда очистного участка.

Комплекс устройств штрековый имеет 2 конструктивных исполнения, первое из которых, КД-А-Ш, - применяется для комбайнов КА-80, КА103М, 1К-101УД, ГШ200В, второе КД-Ш3 - для комбайнов УКД 200, УКД 3.

            Комплекс устройств комбайновый имеет 4 конструктивных исполнения, первое из которых, КД-А-К.1, - применяется для комбайнов КА-80, 1К-101УД, а второе - КД-А-К.2 - для комбайнов К-103М, третье - КД-А-К.3 - для комбайнов УКД 200, УКД 3,УКД 200-250; четвёртое - КД-А-К.4 - для комбайнов ГШ200В.

Составные части аппаратуры, при необходимости, могут поставляться самостоятельно, по отдельному заказу.
