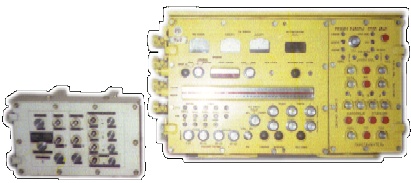

Комплекс аппаратов регулирования управления стругом АРУС.1М








Комплекс аппаратов регулирования управления стругом АРУС.1М









Назначение

Для дистанционного управления электрооборудованием струговых установок (комплексов), автоматизации их работы, контроля и диагностики состояния механизмов, устройств автоматизации и устройств управления.



Область применения

Комплекс аппаратов может применяться в условиях подземных выработок шахт, опасных по газу или пыли в составе электрооборудования струговых установок СО 75М, СО 75, СН 75М, СН 75, УСВ2, 1СОП (УСТ 2В), УСТ 2М с номинальной мощностью одного привода до 160 кВт, оснащённых комплектными устройствами управления, расположенными на одном распредпункте, и аппаратурой громкоговорящей связи АС-3С.М. При этом длина забоя должна быть не более 250 м, угол падения – до 25градусов и длина контрольного кабеля сечением 1,5 мм (от распредпункта до пульта управления, расположенных на одном горизонте) – не более 150 м.

Комплекс аппаратов выпускается 4-х модификаций:

Для струговых установок СО 75, УСВ2, СО 75М – АРУС1.1М

Для струговых установок УСТ 2М – АРУС 2.1М, АРУС 2.1М

Для струговых установок СН 75, СН 75М – АРУС 3.1М

Для струговых установок 1 СОП – АРУС 4.1М

Комплекс применяется совместно с аппаратурой КУЗ.

Комплекс аппаратов изготавливается в климатическом исполнении УХЛ категории 5.

Выполняемые функции

-дистанционное управление электрооборудованием струговых установок и комплексов (струг, конвейер, насосные станции – 4 шт., насосная установка, перегружатель);

раздельное управление одним или двумя приводами струга (конвейера), задаваемых с пульта управления;

-дистанционное аварийное отключение автоматического выключателя с пульта управления, выносного пульта, вспомогательного пульта, а также с постов абонентских, расположенных по длине лавы;

-отключение привода струга с пульта вспомогательного (технологический «Стоп»);

-автоматическое реверсирование привода струга на заданном участке лавы, в том числе в её конечных точках;

-автоматическое отключение приводов струга при подходе исполнительного органа в крайние положения;

-автоматическое управление средствами секционного орошения и блокировку, исключающую возможность работы струговой установки при отсутствии орошения;

-выдержку времени при реверсировании приводов струга;

-непрерывную индикацию (цифровую и аналоговую) местонахождения исполнительного органа (струга) в лаве с указанием направления его движения;

-учёт выбега струга и сохранение информации о его местонахождении при снятии напряжения питающей сети;

-автоматическую подачу команды для включения предупредительной сигнализации перед запуском приводов струга и конвейера;

-индикацию состояния (включено, отключено) основных и вспомогательных объектов управления;

-контроль и индикацию выходных цепей датчика перемещения струга;

-техническое диагностирование, осуществляемое в процессе работы струговой установки (параметр диагностирования – действующее значение тока нагрузки электропривода струга (конвейера));

-подачу упредительной команды при подходе струга к концевым участкам лавы для включения устройства предупредительной сигнализации (например, ПС- КУ) и аппарата АТЭМ динамического торможения электропривода;

-управление приводом струга (конвейера), а также «Стоп аварийный» с выносного пульта управления;

-контроль одновременной работы (включение) приводов струга (конвейера);

-контроль исправности внешних цепей управления;

-выдачу сигнала для контроля машинного времени работы струговой установки;

-блокировку работы лавного конвейера со штрековым;

-осуществление необходимых технологических защит и блокировок с учётом наличия в составе струговой установки соответствующего оборудования и устройства; электрическую блокировку

-предотвращающую включение струга и конвейера при ремонте и замене режущего инструмента (кнопка «стоп» с фиксацией на пульте управления;

-дистанционное управление передвижной приводной станции (только для модификации АРУС 4.1М).



Основные параметры и размеры

Наименование основных параметров и размеров

Норма

1. Контролируемый путь перемещения исполнительного органа (струга), м1)

0 - 300

2.Контролируемая скорость перемещения струга, м/с, не более

3

3. Управление приводом струга (конвейера)

Двумя или раздельно

каждым в ручном режиме

4. Мощность, потребляемая от сети, В.А, не более

260

5. напряжение питания цепей контроля и управления, В

?18,0+3,0-0,5

=24,0 ±1,0

?36,0 ±1,02)

6.Количество объектов управления, работающих с предупредительным сигналом, ед.

2



7. Номинальные напряжения питания частотой (50±1) Гц для внутренних поставок, В3)

660/127

8.Индикация местонахождения исполнительного органа (струга)

Цифровая,

аналоговая

9. Масса комплекта поставки (без упаковки), кг, не более

1700







Комплект поставки

Пульт управления - 1шт.;

Пульт вспомогательный - 1 шт.;

Пульт выносной - 1 шт.;

Блок манометров - 1 шт.;

Пульт дистанционного управления - 1 шт.;

Коробка клеммная КК - 9 шт.;

Коробка клеммная КК1 - 2 шт.;

Датчик положения струга - 2 шт.;

Датчик перемещения струга - 1 шт.;

Датчик размещения струга - 1 шт.;

Излучатель - 3 шт.;

Разъём линейный - 8 шт.;

Комплект блоков сопротивления - 2 шт.;

Датчик тока - 4 шт.;

Кронштейн - 2 шт.;

Кабельные перемычки.

Для модификации АРУС 4.1М вместо датчика размещения применяется датчик

раздвижности - 2 шт.
