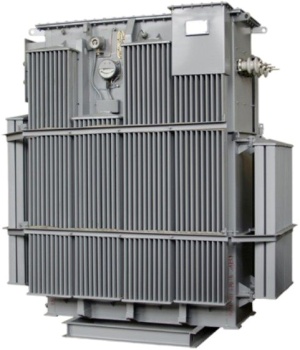

Силовой масляный трансформатор ТМЗ

Cиловой масляный трансформатор ТМЗ

Технические характеристики трансформаторов ТМЗ

Силовые трансформаторы ТМЗ-630, ТМЗ-1000, ТМЗ-1600, ТМЗ-2500 10 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения ВН) до 10 кВ включительно, вторичной обмотки (низкого напряжения НН) - 0.4 кВ; 0,69 кВ. Для регулирования напряжения трансформаторы оснащены высоковольтным переключателем, позволяющим регулировать напряжение ступенями по 2.5% на величину ±2 х 2.5 % от номинального значения при отключенном от сети трансформаторе со стороны НН и ВН. Переключатель присоединен к обмотке высокого напряжения.

Условия эксплуатации трансформаторов ТМЗ

• Высота над уровнем моря - до 1000 м.
• Температура окружающего воздуха: для умеренного климата - от -45 °С до +40 °С
  (исполнение “У”); для холодного климата - от -60 °С до +40 °С (исполнение “ХЛ”).
• Относительная влажность воздуха - не более 80% при +25 °С.

Трансформаторы ТМЗ не рассчитаны для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
• при вибрации и тряске;
• при частых включениях со стороны питания до 10 раз в сутки.

Конструкция трансформаторов ТМЗ

Баки трансформаторов сварные, прямоугольной формы. Для увеличения поверхности охлаждения применяются радиаторы. Подъем бака и трансформатора в сборе осуществляется за крюки, расположенные под верхней рамой бака. В нижней части стенки бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления. Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов алюминиевые. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. При токе ввода 1000А и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины. Вводы расположены на узких стенках бака.
На стенке маслорасширителя устанавливается маслоуказатель для контроля уровня масла. На маслоуказателе нанесены три контрольные метки, соответствующие уровню масла в неработающем трансформаторе при различных температурах:

• - 45°С, +15°С, +40°С - исполнение “У”;
• - 60°С, +15 °С, +40 °С - исполнение “ХЛ”.

Азотная подушка обеспечивает защиту масла от окисления и компенсирует температурные колебания объема масла. Для измерения температуры верхних слоев масла в баке устанавливаются термометрические сигнализаторы. Для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметры. Для защиты устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0,75 атм, и газы выходят наружу.

Технические характеристики трансформаторов ТМЗ-630, ТМЗ-1000, ТМЗ-1600, ТМЗ-2500 10
