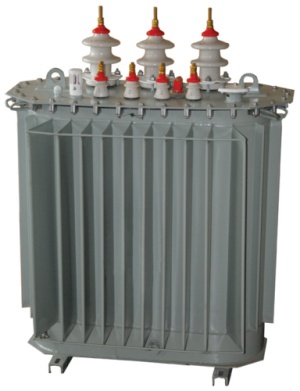

Cиловой масляный трансформатор ТМГ








Cиловой масляный трансформатор ТМГ







Технические характеристики трансформаторов ТМГ

Трансформаторы ТМГ – трехфазные силовые масляные понижающие двухобмоточные трансформаторы общего назначения.
Предназначаются для нужд народного хозяйства для внутренней и наружной установки.

Силовые трансформаторы ТМГ-25, ТМГ-40, ТМГ-63, ТМГ-100, ТМГ-160, ТМГ-250, ТМГ-400, ТМГ-630, ТМГ-1000, ТМГ-1250, ТМГ-1600, ТМГ-2500 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения ВН) до 10 кВ включительно и вторичной обработки (низкого напряжения НН) – 0,4 кВ. Схема и группа соединений – У/Ун-0; Д/Ун-11.

Напряжение в трансформаторах ТМГ регулируется без возбуждения с помощью высоковольтных переключателей. Они присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном ±2х2,5%.

Условное обозначение трансформаторов ТМГ

ТМГ-Х/10У(ХЛ)1, где
Т - трансформатор трехфазный,
М - охлаждение масляное с естественной циркуляцией воздуха и масла,
Г - герметичный,
X - номинальная мощность, кВ·А,
10 - класс напряжения обмотки, ВН, кВ,
У(ХЛ)1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации трансформаторов ТМГ

  1. Высота над уровнем моря - до 1000 м.
  2. Температура окружающего воздуха: для умеренного климата - от -45°С до +40°С
    (исполнение “У”); для холодного климата - от -60°С до +40°С (исполнение “ХЛ”).
  3. Относительная влажность воздуха - не более 80% при +25°С.

Трансформаторы ТМГ не рассчитаны для работы:

  1. во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
  2. при вибрации и тряске;
  3. при частых включениях со стороны питания до 10 раз в сутки.

Конструкция трансформаторов ТМГ

Баки трансформаторов ТМГ-25-250 овальной, а ТМГ-63-1600 – прямоугольной формы изготовлены с гофрированными стенками без маслорасширителя. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления.

Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов бывают алюминиевыми или медными.

Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. При токе ввода 1000 А и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины. Вводы ВН и НН расположены на крышке. Для контроля уровня масла на крышке бака установлен поплавковый маслоуказатель. Для измерения температуры верхних слоев масла в баке на крышке трансформатора установлен термометр.

Объемное расширение масла, зависящее от температуры трансформатора, компенсируется изменением давления внутри бака за счет изменения конфигурации и объема гофростенок. В герметичных трансформаторах типа ТМГ масло не соприкасается с воздухом и не окисляется. Они не требуют дополнительных расходов при вводе в эксплуатацию и не нуждаются в профилактических ремонтах ревизиях в течение всего срока службы – необходимость в анализе и регенерации масла отпадает.

В трансформаторах мощностью от 160 до 1600 кВ·А устанавливаются катки, которые служат для продольного и поперечного перемещения трансформаторов.

Технические характеристики трансформаторов
ТМГ-25, ТМГ-40, ТМГ-63, ТМГ-100, ТМГ-160, ТМГ-250, ТМГ-400, ТМГ-630, ТМГ-1000, ТМГ-1250, ТМГ-1600



Тип бака

Овальный с гофрами

Прямоугольный с гофрами



Мощность, кВА

25

40

63

100

160

250

400

630

1000

1250

1600

Потери холостого хода, Вт

110

150

220

305

410

550

830

1050

1550

1650

2050

Ток холостого хода, %

2,7

2,6

2,4

2,2

2,0

1,9

1,8

1,6

1,2

1,1

1,0

Потери короткого замыкания, Вт

600

880

1280

1970

2650

3700

5500

7600

10800

14400

16000

Напряжение короткого замыкания, %

4,5

4,5

4,5

4,5

4,5

4,5

4,5

5,5

5,5

6,0

6,0

Размеры, мм

L

800

860

850

915

1140

1320

1305

1605

1740

1785

1950

B

365

425

525

650

765

780

830

1000

1030

1042

1200

H

925

1015

1050

950

1245

1255

1500

1460

1700

2010

2000

D

170

170

170

175

175

175

170

200

185

230

200

A

170

170

170

175

175

175

170

200

185

230

410

E

90

90

90

100

120

100

120

120

135

180

150

F

90

90

90

100

120

100

120

120

135

180

150

M

86

86

100

100

115

120

120

130

150

125

150

N

70

70

90

100

105

110

110

130

160

180

130

K

450

450

550

550

550

550

550

820

820

820

1070

C

620

710

745

745

900

900

1040

1135

1335

1620

1640

Масса, кг

240

278

350

480

695

970

1265

1750

2480

3100

4200






Купить или заказать "Cиловой масляный трансформатор ТМГ", а также узнать оптовые цены можно через форму заказа или по тел.: (067)579-74-80,(067)579-75-35, (057) 337-83-47. Доставка по всем городам Украины.
