Силовой масляный трансформатор ТМ








Cиловой масляный трансформатор ТМ







Условное обозначение трансформаторов ТМ

ТМ-Х/10 У(ХЛ)1, где
Т - трансформатор трехфазный,
М - охлаждение масляное с естественной циркуляцией воздуха и масла,
X - номинальная мощность, кВ·А,
У(ХЛ)1 - климатическое исполнение и категория размещения по ГОСТ 15150-69,
10 - класс напряжения обмотки, ВН, кВ.

Условия эксплуатации трансформаторов ТМ

  1. Высота над уровнем моря - до 1000 м.
  2. Температура окружающего воздуха: для умеренного климата - от -45°С до +40°С
    (исполнение “У”); для холодного климата - от -60°С до +40°С (исполнение “ХЛ”).
  3. Относительная влажность воздуха - не более 80% при +25°С.

Трансформаторы ТМ не рассчитаны для работы:

  1. во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.);
  2. при вибрации и тряске;
  3. при частых включениях со стороны питания до 10 раз в сутки.

Конструкция трансформаторов ТМ



Баки трансформаторов ТМ отличаются в зависимости от мощности. Трансформаторы ТМ-25-250 – овальной формы, а ТМ-630-2500 – прямоугольной. Трансформаторы с гофрированными баками – мощностью от 25 до 1600 кВ·А. Для увеличения поверхности охлаждения в трансформаторах мощностью 100-2500 кВ·А применяются радиаторы.

Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется кран (пробка) для залива масла, внизу бака имеются пробка для спуска масла, кран (пробка) для взятия пробы, болт заземления. Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов бывают алюминиевыми или медными.

Вводы ВН и НН наружной установки – съемные, изоляторы – проходные фарфоровые. При токе ввода 1000А и выше в верхней части токоведущего стержня крепится специальный контактный зажим с лопаткой, обеспечивающий подсоединение плоской шины. Вводы ВН и НН расположены на крышке.

Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Воздухоосушитель для защиты масла от воздействия наружного воздуха заполнен сорбентом, который поглощает поступающую в трансформатор влагу. Маслоуказатель для контроля уровня масла закреплен на торце маслорасширителя, он имеет три контрольные метки, соответствующие уровню масла в неработающем трансформаторе при различных температурах:
   - 45°С, +15°С, +40°С - исполнение “У”;
   - 60°С, +15 °С, +40 °С - исполнение “ХЛ”.

Для измерения температуры верхних слоев масла в баке на крышке трансформатора установлен термометр. Термометрические сигнализаторы и газовое реле устанавливаются на трансформаторы мощностью ТМ-1600, ТМ-2500. В трансформаторах мощностью от 160 до 2500 кВ·А устанавливаются катки, которые служат для продольного и поперечного перемещения трансформаторов.

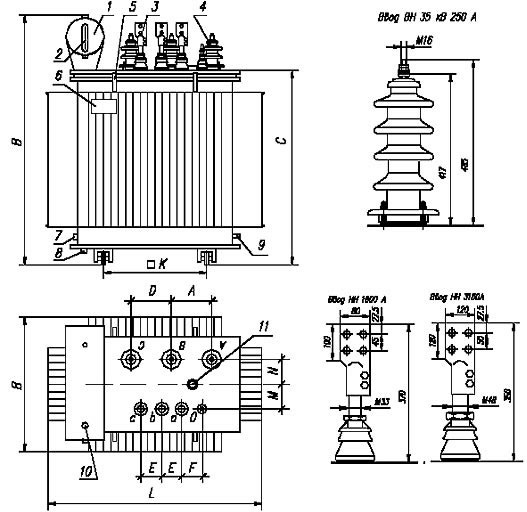

Пример конструкции трансформатора ТМ на напряжение до 35 кВ с гофрированными баками



  1. маслорасширитель
  2. маслоуказатель
  3. ввод НН
  4. ввод ВН
  5. крюк для подъема трансформатора
  6. щиток заводской
  7. пробка для взятия пробы
  8. пробка для спуска осадка
  9. болт заземления
  10. воздухоосушитель
  11.  привод переключателя



Технические характеристики трансформаторов ТМ-100, ТМ-160, ТМ-250, ТМ-400, ТМ-630, ТМ-1000, ТМ-1250, ТМ-1600, ТМ-2500 с овальным и прямоугольным типом бака

Тип бака

Овальный с радиаторами

Прямоугольный с радиаторами

Мощность, кВА

100

160

250

400

630

1000

1250

1600

2500

Потери холостого хода, Вт

305

410

550

830

1050

1550

1650

2050

2800

Ток холостого хода, %

2,2

2,0

1,9

1,8

1,6

1,2

1,1

1,0

0,8

Потери короткого замыкания, Вт

1970

2650

3700

5500

7600

10800

14400

16000

24000

Напряжение короткого замыкания, %

4,5

4,5

4,5

4,5

5,5

5,5

6,0

6,0

6,0

Размеры, мм

L

1095

1050

1190

1370

1705

1675

1880

2200

2370

B

645

810

825

960

980

1230

1230

1250

1330

H

1220

1455

1665

1530

1585

1872

2050

2320

2900

D

175

180

175

175

220

230

230

200

370

A

175

180

175

175

220

230

230

410

200

E

100

120

110

120

120

180

180

150

150

F

100

120

110

120

120

180

180

150

135

M

100

115

120

125

165

125

125

140

108

N

100

105

110

70

165

180

180

135

175

K

550

550

550

660

820

820

820

1070

1070

C

810

895

1040

1092

1155

1370

1600

1725

2200

Масса, кг

515

730

1010

1400

1900

2950

3130

1750

6950





Основные технические и габаритно-весовые характеристики трансформаторов ТМ-25, ТМ-40 (напряжение 6кВ, 10кВ, 35кВ)



Номинальная мощность, КВА

25

40

Номинальное высшее напряжение, кВ

6; 10

6; 10

Номинальное низшее напряжение, кВ

0,4

0,4

Потери холостого хода, кВт

0,12

0,16

Потери короткого замыкания, кВт

0,6; 0,69

0,88; 1,0

Ток холостого хода, %

3,0

2,8

Напряжение короткого замыкания, %

4,5; 4,7

4,5; 4,7

Схема и группа соединения обмоток

У/Ун-0; У/Zн-11

У/Ун-0; У/Zн-11

Масса полная, кг

290

330

Длина, мм

900

900

Ширина, мм

450

450

Высота полная, мм

1100

1220
