Назначение
Фильтры-влагоотделители предназначены для очистки сжатого воздуха от твердых частиц, воды и минерального масла в пневматических приводах и системах. Они обеспечивают разумную достаточность очистки, просты в эксплуатации, надежны, не требуют подвода энергии.
-фильтры влагоотделители изготавливаются по ТУ 4151-003-00220859-95
-фильтры влагоотделители предназначены для очистки сжатого воздуха от твёрдых частиц, воды и минерального масла в пневматических приводах и системах

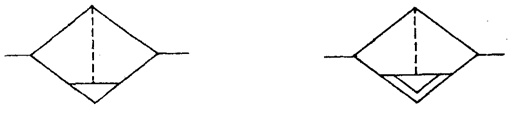

-тип 22 - с ручным отводом конденсата, тип 26 - с автоматическим отводом конденсата
-буква У - увеличенный резервуар для сбора конденсата
-фильтры влагоотделители работают на сжатом воздухе, очищенном не грубее 12 класса загрязненности по ГОСТ 17433-80
-фильтры влагоотделители монтируются в пневмосистемах в вертикальном положении непосредственно на трубопроводе
-тонкость фильтрации - 40 мкм
-степень влагоотделения - не менее 95%
|
Наименование |
Условный проход ДУ, мм |
Пропускная способность, К (м3/ч), не менее |
Полезная вместимость резервуара, см3, не менее |
Присоединительная резьба |
||
|
22-10х40 |
10 |
2,5 |
63 |
К 3/8 |
||
|
22у-10х40 |
10 |
2,5 |
200 |
К 3/8 |
||
|
26-10х40 |
10 |
2,5 |
63 |
К 3/8 |
||
|
22-16х40 |
16 |
3,5 |
63 |
К 1/2 |
||
|
22у-16х40 |
16 |
3,5 |
200 |
К 1/2 |
||
|
26-16х40 |
16 |
3,5 |
63 |
К 1/2 |
||
|
22-25х40 |
25 |
7 |
250 |
К 1 |
||
|
26-25х40 |
25 |
7 |
250 |
К 1 |
||
|
22-40х40 |
40 |
15 |
250 |
К 1/2 |
||
Варианты исполнения:
с ручным отводом конденсата (22-4х40, 22-6х40, 22-10х40. 22у-16х40, 22-25х40, 22-40х40);
с автоматическим отводом конденсата (26-10х40, 26-16х40,26-25х40).
Буква «у» означает использование увеличенного резервуара для сбора конденсата.
Климатические исполнения УХЛ и О, категория размещения 4 по ГОСТ 15150-69.
