Установки водяного и пенного пожаротушения








Узлы управления для водозаполненных спринклерных систем



"Мокрая" спринклерная система представляет собой водозаполненную систему автоматического водяного пожаротушения, предназначенную для защиты объектов, в которых температура не опускается ниже нуля градусов.

       В данной системе все трубопроводы заполнены водой или водным раствором. Такие системы применяются на большинстве объектов, требующих защиты спринклерной системой пожаротушения.

Водосигнальный клапан VIKING J-1



Назначение

    Водосигнальный клапан Viking модель J-1 функционирует как обратный клапан, удерживающий давление воды над тарелкой и предотвращающий обратный поток воды из спринклерного трубопровода. При непрерывном потоке воды (идентичном потоку из открытого спринклера) клапан инициирует сигнал тревоги с помощью водяного механического гонга и/или реле давления. Клапан удобен в использовании в системе с переменным давлении воды, если он идет в комплекте с замедляющей камерой.

     Выпускаются следующие модификации клапана: фланец/фланец, фланец/муфта, муфта/муфта.

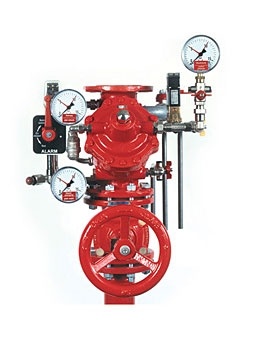

Узел управления водозаполненных спринклерных систем Minimax NAV-NMX / FL, RK

* Номинальный диаметр условного прохода 80, 100, 150, 200 мм

* Выходное отверстие с фланцем (FL) или с накатанным пазами (RK)

*Четыре варианта обвязки (возможность комплектации камерой задержки, мониторингом положения крана и задвижки)

* Шиберная задвижка в комплекте

* Масса узла, в зависимости от обвязки, 45-49 кг (DN80), 56-60кг (DN100), 88-92 кг (DN150) и 132-136 кг (DN200)

* Эквивалентная длина:

          o DN80 4,6 м (труба 88,9 * 2,9)

          o DN100 5,4 м (труба 114,3 * 3,2)

          o DN150 9,6 м (труба 168,3 * 4,0)

          o DN200 11,2 м (труба219, 1 * 4,5)

* Цвет красный (RAL 3000)

                       Узлы управления для водовоздушных спринклерных систем   «Сухая» спринклерная система представляет собой водовоздушную систему автоматического водяного пожаротушения предназначенную для неотапливаемых помещений (защищаемые объекты, на которых возможны низкие температуры).

     "Сухими" системами, как правило, защищаются неотапливаемые склады, ангары, автостоянки, отдельные помещения предприятий и т.д.

Клапан спринклерный "воздушный" TYCO DPV-1

Общее описание

    Сухой клапан модели DPV-1 является дифференциальным клапаном, используемым для управления потоком воды в сухих спринклерных системах при вскрытии одного или нескольких оросителей. Клапан DPV-1 также обеспечивает включение пожарной сигнализации при срабатывании системы.

Модель DPV-1 обладает следующими характеристиками:

·         Простая процедура установки в исходное состояние без использования долива воды.

·         Максимальное рабочее давление - 17,2 бар (250 psi).

·         Уникальная конструкция заслонки позволяет уменьшить габариты клапана и минимизировать затраты на монтаж.

·         Конструкция из ковкого чугуна обеспечивает небольшой вес клапана и уменьшает расходы на доставку.

·         Различные варианты входных и выходных подсоединений.

·         Компактная обвязка полной полусборки.

·         Внешняя установка в исходное состояние.

Технические характеристики

    Сухой клапан модели DPV-1 предназначен для вертикальной установки (поток воды - вверх). Все подсоединительные отверстия выполнены с резьбой в соответствии со стандартами ANSI B16.1 (класс 125) - спецзаказ, или ISO 2084 (PN 10). Если выход клапана выполнен с накаткой желобка, то накат исполняется в соответствии с требованиями стандарта на стальные трубы. В этом случае подсоединение клапана будет осуществляться посредством муфтовых соединений (грувлока), которые одобрены для применения в системах пожарной безопасности.

Вес клапана: Ду 100 мм - 36 кг, Ду 150 мм - 50 кг, обвязка клапана - 14 кг.

Узел управления спринклерных Minimax TAV-TMX / FL / RK

  * Номинальный диаметр условного прохода - 80, 100, 150 мм

    * Выходное отверстие с фланцем (FL) или с накатанным пазами (RK)

    * Четыре варианта обвязки

    * Возможен мониторинг положения крана и задвижки

    * Шиберная задвижка в комплекте

   * Масса узла, в зависимости от обвязки, 48-58 кг (DN80), 62-72кг (DN100), 94-104 кг (DN150)

  * Эквивалентная длина:

        o DN80 4,4 м (труба 88,9 * 2,9)

         o DN100 8,0 м (труба 114,3 * 3,2)

          o DN150 11,6 м (труба 168,3 * 4,0)

    * Цвет красный (RAL 3000)

  * Сертификаты соответствия ДЦС МЧС Украины и международным требованиям VdS

                    УЗЛЫ УПРАВЛЕНИЯ ДЛЯ ЗАТОПИТЕЛЬНЫХ ДРЕНЧЕРНЫХ СИСТЕМ

Узел управления дренчерных систем TYCO DV-5

Общее описание



Дренчерный клапан, модель DV-5 является клапаном диафрагменного типа, предназначенным для вертикального или горизонтального размещения на трубопроводах в установках водяного пожаротушения. Он используются в составе узлов управления в дренчерных установках, в установках раннего реагирования, а также в противопожарных установках специальных типов, таких как водопенные системы и системы с двойной блокировкой.

Конструкция клапана DV-5 обеспечивает возможность приведения его в исходное положение без необходимости вскрытия смотровой крышки клапана, снаружи вручную. Клапан восстанавливается в рабочее положение с помощью простой разгерметизации камеры диафрагмы.

Конструкция корпуса диафрагменного клапана DV-5 имеет внутреннее и наружное покрытие, служащие для обеспечения коррозионной стойкости. Внутреннее коррозионностойкое покрытие Rilsan делает возможным применение клапана в большинстве систем с подачей морской и соленой воды. Наружное коррозионностойкое покрытие Rilsan позволяет использовать клапан DV-5 в агрессивных средах, существующих на многих заводах обрабатывающей промышленности.

Клапан DV-5 приводится в действие несколькими способами. Варианты конфигурации обвязки для автоматического срабатывания клапана DV-5 включают "мокрый" пилотный пуск от водозаполненной побудительной спринклерной сети, "сухой" пилотный пуск от воздушной побудительной спринклерной сети и электрический пуск от пожарных извещателей. Устройства обвязки также предусматривают возможность местного аварийного (ручного) пуска клапанов DV-5.Принцип действия

Дренчерный клапан DV-5 представляет собой клапан диафрагменного типа, его работа зависит от давления Р1 в камере диафрагмы (см. рис. 2А), которое должно удерживать диафрагму закрытой. Когда клапан DV-5 находится в рабочем состоянии, камера диафрагмы находится под давлением через соединения обвязки с внутренней полостью запорного клапана на входе дренчерного клапана. После открывания устройства, сигнализирующего о срабатывании, например, в обвязке с электрическим пуском - соленоидного клапана, вытекание воды из камеры диафрагмы происходит быстрее, чем наполнение через отверстие 3,2 мм автоматического запорного клапана, модель ASV-1. В результате в камере диафрагмы быстро падает давление, и за счет разности сил, прилагаемых к диафрагме, дренчерный клапан открывается. Затем давление системы водоснабжения удерживает диафрагму открытой и вода протекает в трубопроводную систему, а также через сигнальное отверстие для срабатывания системы оповещения.

Узел управления дренчерных систем SPV-FSX PA/IA/HA с пневматическим, электро и гидравлическим пуском

-

Номинальный диаметр условного прохода - 80, 100, 150 мм

- Выходное отверстие с фланцем (FL) или с накатанным пазами (RK)

- Возможен мониторинг положения крана и задвижки

- Шиберная задвижка в комплекте

- Рабочее положение – вертикальное

- Масса узла - 39 кг (DN50), 56 кг (DN80), 73кг (DN100), 124 кг (DN150)

- Эквивалентная длина:

 DN50 3,1 м (труба 60,3 * 2,9)

  DN80 7,1 м (труба 88,9 * 2,9)

  DN100 12,0 м (труба 114,3 * 3,2)

 DN150 26,9 м (труба 168,3 * 4,0)

- Цвет - красный (RAL 3000)

СПРИНКЛЕРЫ И ДРЕНЧЕРЫ

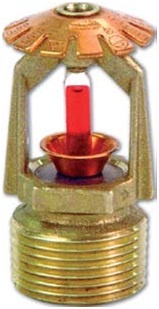

Спринклер TYCO TY3151

Общее описание

Спринклерный ороситель модель TY-B (стандартного реагирования, колба 5 мм) с монтажным расположением розеткой вверх, К-фактор 80 представляет собой ороситель (спринклер) с разрушаемой колбой со стандартной зоной орошения. Предназначен для применения в автоматических установках водяного пожаротушения.

Принцип действия

В стеклянной термоколбе содержится жидкость с высоким температурным коэффициентом расширения. При достижении определенного температурного уровня, жидкость расширяется до такой степени, что термоколба под давлением разрушается, ороситель срабатывает, и через него начинает вытекать вода.

Спринклер TYCO TY4151

Вертикальная установка. Розеткой вверх. Стандартного реагирования. Колба 5 мм.

Общее описание

     Спринклерный ороситель модель TY-B (стандартного реагирования, колба 5 мм) и с монтажным расположением розеткой вверх, К-фактор 115, представляет собой ороситель (спринклер) с разрушаемой колбой со стандартной зоной орошения. Предназначены для применения в автоматических установках водяного пожаротушения.

Принцип действия

     В стеклянной термоколбе содержится жидкость с высоким температурным коэффициентом расширения. При достижении определенного температурного уровня, жидкость расширяется до такой степени, что термоколба под давлением разрушается, ороситель срабатывает, и через него начинает вытекать вода.

     Данные спринклеры можно монтировать с декоративными розетками - Розетка плоская (старое название – модель А).

Спринклер TYCO TY3251

  Модель TY3251/TY3151 - стандартного реагирования TY-B, колба 5 мм

     Модель TY3231/TY3131 - быстрого реагирования TY-FRB, колба 3 мм

     Предназначены для использования в противопожарных водяных и пенных спринклерных системах, спроектированных в соответствии с противопожарными стандартами и нормами. Все спринклеры производят распыл полусферической формы. Данные оросители используются и сертифицированы в качестве водяных и пенных.

Общее описание

     Спринклерный ороситель модель TY-B (стандартного реагирования, колба 5 мм) с монтажным расположением розеткой вниз, К-фактор 80, представляет собой ороситель (спринклер) с разрушаемой колбой со стандартной зоной орошения. Предназначен для применения в автоматических установках водяного пожаротушения.

Принцип действия

     В стеклянной термоколбе содержится жидкость с высоким температурным коэффициентом расширения. При достижении определенного температурного уровня, жидкость расширяется до такой степени, что термоколба под давлением разрушается, ороситель срабатывает, и через него начинает вытекать вода.

     Данные спринклеры можно монтировать с декоративными подрозетниками двух типов:

Розетка плоская (старое название – модель А).

Розетка из двух частей для углубленной установки (старое название – модель F700) Style 10

     Розетка для углубленной установки обеспечивает возможность регулировки размещения спринклерного оросителя глубже уровня поверхности потолка на 12,7 мм или до 19,1 мм при полностью углубленной установке.

                                                                     Спринклер TYCO TY4251

 Вертикальная установка. Розеткой вниз. Стандартного реагирования. Колба 5 мм.

Общее описание

    Спринклерный ороситель модель TY-B (стандартного реагирования, колба 5 мм) с монтажным расположением розеткой вниз, К-фактор 115, представляет собой ороситель (спринклер) с разрушаемой колбой со стандартной зоной орошения. Предназначены для применения в автоматических установках водяного пожаротушения.

Принцип действия

     В стеклянной термоколбе содержится жидкость с высоким температурным коэффициентом расширения. При достижении определенного температурного уровня, жидкость расширяется до такой степени, что термоколба под давлением разрушается, ороситель срабатывает, и через него начинает вытекать вода.

     Данные спринклеры можно монтировать с декоративными подрозетниками двух типов:

Розетка плоская (старое название – модель А).

Розетка из двух частей для углубленной установки (старое название – модель F700) Style 10

     Розетка для углубленной установки обеспечивает возможность регулировки размещения спринклерного оросителя глубже уровня поверхности потолка на 12,7 мм или до 19,1 мм при полностью углубленной установке.

                                                       Спринклер TYCO TY-FRB 3131

Вертикальная установка. Розеткой вверх/вниз. Быстрого реагирования. Колба 3 мм.

                                                      Спринклер TYCO TY- FRB 3231

Вертикальная установка. Розеткой вверх/вниз. Быстрого реагирования. Колба 3 мм.

Спринклер TYCO TY- FRB 4131

Вертикальная установка. Розеткой вверх/вниз. Быстрого реагирования. Колба 3 мм.



                                                           Спринклер TYCO TY- FRB 3631

Вертикальная установка. Розеткой вверх/вниз. Быстрого реагирования. Колба 3 мм.

Спринклер TYCO TY- FRB 4231

Быстрого реагирования. Конвекционный. Колба 3 мм.

Спринклер TYCO  TY-7126,  ESFR-17

Общее описание



     Спринклерные оросители типа ESFR-17 и ESFR-25 – быстродействующие спринклерные оросители для раннего подавления огня, имеющие номинальный К-фактор 242 (16,8) и 363 (25,2) соответственно и работающие в режиме подавления пожара. Их наиболее выгодно применять в качестве средства защиты высокостеллажных складов без применения внутристеллажных оросителей.

Спринклер TYCO  TY-7126,  ESFR-17

Общее описание

     Спринклерные оросители типа ESFR-17 и ESFR-25 – быстродействующие спринклерные оросители для раннего подавления огня, имеющие номинальный К-фактор 242 (16,8) и 363 (25,2) соответственно и работающие в режиме подавления пожара. Их наиболее выгодно применять в качестве средства защиты высокостеллажных складов без применения внутристеллажных оросителей.

Спринклер TYCO  TY3651

Общее описание



     Универсальный спринклерный ороситель модель TY-B (стандартного реагирования, колба 5 мм), К-фактор 80 представляет собой ороситель (спринклер) с разрушаемой колбой, со стандартной зоной орошения. Они предназначены для установки в  положениях розеткой вниз или вверх.



     Данные оросители можно монтировать с плоскими декоративными розетками.



Принцип действия



     В стеклянной термоколбе содержится жидкость с высоким температурным коэффициентом расширения. При достижении определенного температурного уровня, жидкость расширяется до такой степени, что термоколба под давлением разрушается, ороситель срабатывает, и через него начинает вытекать вода.





Спринклер TYCO TY- FRB 4631

Быстрого реагирования. Конвекционный. Колба 3 мм.

Спринклер TYCO RFII

Спринклер скрытый. Стандартного реагирования.

Общее описание

     Скрытые спринклерные оросители «Royal Flush II» серии RFII быстрого реагирования (колба 3 мм) имеют характерную особенность декоративного плана: плоскую крышку, разработанную для того, чтобы замаскировать сам ороситель. Это наилучший выбор для помещений с высокими архитектурными требованиями, таких как вестибюли гостиниц, офисные здания, церкви и рестораны.

     Каждое изделие оборудовано узлом «крышка в сборе», который скрывает рабочие части оросителя, расположенные выше подвесного потолка. Разделяемая двухэлементная конструкция крышки и монтажного патрона позволяет производить монтаж оросителей и опрессовку установки пожаротушения до монтажа подвесного потолка или нанесения отделочного покрытия. Разделяемая конструкция также позволяет производить демонтаж панелей подвесного потолка для получения доступа к эксплуатационному оборудованию здания без предварительного слива  воды из системы пожаротушения и демонтажа оросителей.

     Кроме того, разделяемая конструкция оросителя предоставляет возможность регулировки высоты крышки на 12,7 мм по вертикали, что позволяет снизить требования к точности отреза ответвления, идущего от трубопровода к оросителю.

     Спринклеры модель RFII поставляются в комплекте со снимаемой защитной крышкой. Эту защитную крышку можно временно снять при монтаже, а потом обратно установить, чтобы защитить спринклер до тех пор, пока не смонтируют или не закончат отделку подвесных потолков. После завершения работ по монтажу потолка, нужно снять защитную крышку и установить узел «крышка в сборе».

     При желании, скрытые спринклерные оросители «Royal Flush II» серии RFII стандартного реагирования (колба 5 мм) могут быть укомплектованы силиконовым кольцом для герметизации от воздуха и  пыли (см. рис. 5). Кольцо для герметизации от пыли и воздуха предназначено для чистых помещений, в которых желательно предотвратить проникновение воздуха и пыли из надпотолочного пространства через крышку оросителя.

Спринклер TYCO TY-FRB 3332

Настенный,горизонтальная установка.

Спринклер TYCO  TY4651

Универсальный. Вертикальная установка вверх/вниз.



      Модель TY3651 - 1/2", К-80, стандартного реагирования, колба 5 мм



      Модель TY4651 - 3/4", К-115, стандартного реагирования, колба 5 мм



Применяются в помещениях с обычной и очень высокой степенью пожароопасности в соответствии с действующими стандартами по установке спринклерных систем и с предписаниями органов, имеющих соответствующую юрисдикцию. Стандарты NFPA позволяют использовать данные спринклеры для защиты горючих перекрытий или для замены подобных спринклеров.

Спринклер TYCO  TY-9226,  ESFR-25, 74 C

Вертикальная установка. Розеткой вниз.
