АВТОНОМНЫЕ УСТАНОВКИ ГАЗОВОГО ПОЖАРОТУШЕНИЯ
FIRE DE TEC (ИМПУЛЬС-FD)
Модули газового пожаротушения (МГП) Fire DeTec
Уникальностью системы является совмещение баллона, оригинального запорно-пускового устройства и термочувствительной трубки Fire DeTec Tube, которая выполняет функцию детектора и трубопровода для подачи огнетушащего вещества. Трубка прокладывается в местах наиболее вероятного возгорания и при повышении температуры в защищаемом объеме до 100-110˚ С происходит разрыв трубки, что приводит к подаче огнетушащего состава непосредственно в очаг пожара. Термочувствительная трубка Fire DeTec Tube изготовлена из высокотехнологичного полимера, имеет высокую скорость реагирования на пожар по всей своей длине, легко гнется, практически не поддается механическим повреждениям и имеет длительный срок службы. Быстрое реагирование на пожар позволяет предотвратить его распространение, а значит и нанесение убытков. Для контроля выпуска огнетушащего вещества автономные установки Fire DeTec могут дополнительно комплектоваться электроконтактным манометром, который устанавливается на конец трубки.
Области применения
Медицинское и лабораторное оборудование, производственное оборудование, вендинговые машины, банкоматы, отделения с огнеопасными материалами, отделения хранилищ, сейфов, серверное и телекоммуникационное оборудование, автомобили, яхты, катера, шкафы управления и связи.
Преимущества
- линейный тип обнаружения;
- быстрое время реакции;
- готова к использованию 24 часа в сутки;
- не требует внешнего блока питания;
- гибкость установки трубки Fire DeTec;
- может быть установлено в труднодоступных местах;
- легкое обслуживание;
- отсутствие ложных сработок из-за неисправности извещателя;
- может быть использована в любой среде (промышленной, повышенного загрязнения);
- не реагирует на вибрации или удары;
- быстрая и легкая установка; Наименование характеристик
Монтаж системы
Модуль «Импульс-FD» монтируется с помощью хомута на вертикальную плоскость. Для легкости прокладки термочувствительной трубки, возможно закрытие шарового клапана и подсоединение трубки к модулю после прокладки трубки по периметру защищаемого объема. При введение в эксплуатацию установки, шаровой клапан на ЗПУ должен быть обязательно открыт. Крепление термочувствительной осуществляется специальными хомутами (идут в комплекте). Расстояние между крепежными хомутами 300-500 мм. Минимальный радиус изгиба термочувствительной трубки при монтаже должен быть не менее 15 см.
МОДУЛИ ГАЗОВОГО ПОЖАРОТУШЕНИЯ "ИМПУЛЬС"
Модули “ИМПУЛЬС-20”, ИМПУЛЬС-2” (МГП-20, МГП-2)
Предназначены для тушения газовыми огнетушащими составами (только ингибиторами) пожаров класса А, В, С и электрооборудования, находящегося под напряжением, которое не должно превышать значений, регламентированных нормативно-технической документацией на ГОС. В зависимости от выбора конструкции крепежного кронштейна модули могут устанавливаться, как на стене так и на потолке защищаемого помещения.
Комплектация: емкость, ЗПУ с термочувствительной колбой, побудитель, ЭКМ (датчик давления универсальный), паспорт, крепеж (настенный/потолочный), тара, огнетушащий состав (не входит в стоимость модуля).
Модули “ИМПУЛЬС-20-Т”, ИМПУЛЬС-2-Т”
Предназначены для тушения газовыми огнетушащими составами (только ингибиторами) пожаров класса А, В, С и электрооборудования, находящегося под напряжением, которое не должно превышать значений, регламентированных нормативно-технической документацией на ГОС. В зависимости от выбора конструкции крепежного кронштейна модули могут устанавливаться, как на стене так и на потолке защищаемого помещения.
Комплектация: емкость, ЗПУ с термочувствительной колбой, побудитель, ЭКМ (датчик давления универсальный), паспорт, крепеж (настенный/потолочный), тара, огнетушащий состав (не входит в стоимость модуля).
МОДУЛИ ГАЗОВОГО ПОЖАРОТУШЕНИЯ "ИМПУЛЬС"

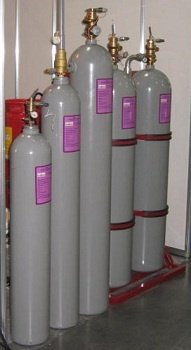

Импульс-40, Импульс-50, Импульс-65, Импульс-80, Импульс-100
Основные преимущества
- комплектующие производителей с мировым именем;
- высокая надежность;
- поставляются в сборе;
- простота монтажа и обслуживания;
Условное обозначение модулей
ИМПУЛЬС (ХХХ-ХХХ-ХХ)Х-ХХ ТУ У 29.2-30784208-001-2003.
1 2 3 4 5
Где:
1 – вместимость модуля, л;
2 – рабочее давление, бар;
3 – диаметр условного прохода запорно-пускового устройства (ЗПУ);
4 – вид комплектации: 0 – «баллон в сборе», 1 – «хомут к стене», 2 – «на стойке»;
5 – способ пуска: ЭМ – электромагнитный, ручной; ПП- электрический от пиропатрона, ручной, П – пневмопуск;
Способ пуска модулей
– электрический от электромагнита (ЭМ);
– электрический от пиропатрона (ПП);
– пневмопуск (П);
Модули с ЭМ и ПП пуском также оснащены ручным пуском. Модули с пневмозапуском состоят в составе батарей.
БАТАРЕИ ГАЗОВОГО ПОЖАРОТУШЕНИЯ
СЕРИИ «ИМПУЛЬС»честве инициирующих элементов пускателя ЭП применяются газогенераторы ПП-3 (7ПП), УП-3.
Батареи являются технологической частью автоматических установок газового пожаротушения (АУГП) предназначены для тушения пожаров класса А, В и С и электрооборудования, находящегося под напряжением не выше указанного в технической документации на применяемые газовые огнетушащие вещества (ГОТВ). Батареи газового пожаротушения предназначены для одновременной подачи огнетушащего состава из нескольких модулей.
Комплектация
Батареи 2-х и 3-х баллонные формируется на базе модулей емкостью 40, 50, 67,5, 80 и 100 л и состоят из следующих компонентов: баллон в сборе, рукава высокого давления, стойка монтажная, коллектор, трубка пневмозапуска, дренажный клапан, активатор (ПП или ЭМ).
Выпуск огнетушащего вещества производится путем подачи на активатор пускового баллона (ПП или ЭМ) сигнала с прибора контроля и управления или опусканием рычага ручного пуска на 90˚.
Выпуск огнетушащего вещества производится через распределительную сеть, подсоединенную к батарее фланцевым соединением.
Комбинации двух- и трехбаллоных батарей позволяют создавать батарею с любым требуемым количеством модулей. Возможна комплектация батарей как с однорядным, так и с двухрядным расположением баллонов. При однорядном расположении модулей 2-х и 3-х баллонные батареи соединяются фланцами на коллекторе, при двухрядном расположении – соединителем.
При необходимости обеспечения оперативного (без замены основных модулей в батарее) выпуска огнетушащего вещества из резервных модулей, поставляются батареи оснащенные обратным клапаном
Основные характеристики двух- и трехбаллоных батарей газового пожаротушения серии "Импульс"
КОМПОНЕНТЫ УСТАНОВОК ГАЗОВОГО ПОЖАРОТУШЕНИЯ
СИГНАЛИЗАТОР ДАВЛЕНИЯ УНИВЕРСАЛЬНЫЙ (СДУ)
Предназначен для выдачи сигналов о поступлении огнетушащих веществ в питающие трубопроводы установок водяного, пенного или газового пожаротушения при срабатывании узлов управления или распределительных устройств. Может применятся как “тревожный” и управляющий выключатель давления водяного потока. Работоспособность – не менее 1000 циклов срабатывания. Корпус и вкладыш имеют антикоррозионное покрытие. Устойчив к воздействию окружающей среды с относительной влажностью до 98% при температуре 35°С. В зависимости от схемы подключения может быть нормально замкнутым или нормально разомкнутым.
Распылители предназначены для выпуска и формирования струй огнетушащего вещества. Распылители изготавливаются с круговым истечением струй (распыление на угол 360˚).
Максимальное рабочее давление: 15 МПа
Коэффициент расхода: 0,65
Пример обозначения распылителя
РГ 360-Х-ХХ-Х
1 2 3
Где, РГ – распылитель газовый;
360- угол распыления;
1– обозначение трубной резьбы;
2– суммарная площадь выходных отверстий, мм2;
3- диаметр отверстия, мм
Распылители G 1/2”
Устройство выпускное предназначено для выпуска ГОС из модуля в защищаемое помещение через распылитель и предотвращения механических повреждений при выпуске ГОС. Устанавливается непосредственно в выходное отверстие запорно-пускового устройства. Выпускное устройство бывает двух видов, в зависимости от Ду запорно-пускового устройства. Выпускные устройства имеют отверстие G 1/2" для установки сигнализатора давления.
АКТИВАТОРЫ ДЛЯ МОДУЛЕЙ И БАТАРЕЙ ГАЗВОГО ПОЖАРОТУШЕНИЯ СЕРИИ «ИМПУЛЬС» (40-100 л)
Электромагнитный активатор
Установки со способом пуска «ЭМ» срабатывают при подаче на электромагнитный пускатель напряжения 24±2 В при продолжительности сигнала не менее 2 с, при этом ток пуска должен составлять 0,5-1 А. Установки с электромагнитным пуском также оснащаются ручным пуском, с блокированием от случайного запуска чекой. Ключ для взведения электромагнита предназначен для восстановления центрального клапана электромагнита в исходное положение после срабатывания системы.
Активатор для пиропуска
Установки со способом пуска «ПП» срабатывают при подаче пневматического давления 1-2 МПа (при запуске пиропатрона) на пневматический пускатель, при продолжительности подачи необходимого давления не менее 5 с. Установки с пиропуском пуском также оснащены ручным пуском, с блокированием от случайного запуска чекой.
Пневматический активатор
Установки с пневматическим активатором срабатывают при подаче пневматического давления 1-2 МПа на пневматический пускатель, при продолжительности подачи необходимого давления не менее 5 с. Модули с пневматическим пуском применяются в батареях газового пожаротушения.
Инициирующие элементы для пиро- активаторов
В качестве инициирующих элементов пускателя ПП применяются газогенераторы ПП-3 (7ПП), УП-3.
