Пневмоцилиндры поршневые ПЦ двустороннего действия с односторонним штоком предназначены для управления запорной арматурой.
Применение: Автоматические системы управления технологическими процессами в сахарной, нефтехимической и других отраслях промышленности.
Климатические условия: температура от минус 10 до плюс 60° C, относительная влажность 95% при температуре 35° С (исполнение С3 по ГОСТ 12997-84).
Технические характеристики:
Рабочая среда – сжатый воздух.
Давление рабочей среды, - не более 1 МПа (10 кгс/см2).
Диаметр цилиндра, мм – 100 и 125.
Ход поршня, мм: 160, 200 и 320.
Статическое усилие на штоке при давлении рабочей среды 1 МПа (10 кгс/см2) для цилиндров с диаметром:
- 100 мм: толкающее – 6750 Н, тянущее – 6350 Н;
- 125 мм: толкающее – 10600 Н, тянущее – 9900 Н.
При управлении пневмоцилиндра от устройств с пневматическим дискретным сигналом «0» или «1» по ГОСТ 26.015-81, рекомендуется применить распределитель пневматический РП-1.

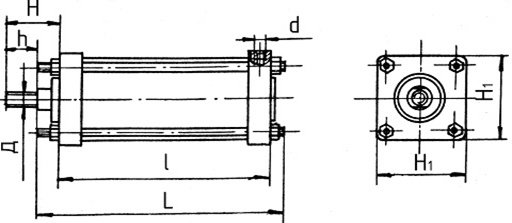

Пневмоцилиндр поршневой ПЦ с габаритными и присоединительными размерами:
|
Типоразмер |
Ход поршня, мм |
d,мм(отверстие для подвода рабочей среды) |
l, мм |
L, мм |
Д, мм |
Н, мм |
h, мм |
H1, мм |
Масса, кг |
||||
|
Диаметр цилиндра 100 мм |
|||||||||||||
|
ПЦ-100/160-01
ПЦ-100/160-02 |
160 |
М16х1,5 |
283 |
325 |
М20х1,5 |
63 |
40 |
115 |
8,5 |
||||
|
К 1/8” |
|||||||||||||
|
ПЦ-100/200-01
ПЦ-100/120-02 |
200 |
М16х1 |
323 |
365 |
9,5 |
||||||||
|
К 1/8” |
|||||||||||||
|
ПЦ-100/320-01
ПЦ-100/320-02 |
320 |
М16х1,5
|
443 |
485 |
12,1 |
||||||||
|
К 1/8” |
|||||||||||||
|
Диаметр цилиндра 125 мм |
|||||||||||||
|
ПЦ-125/160-01
ПЦ-125/160-02 |
160 |
М18х1,5 |
293 |
345 |
М27х2 |
79 |
50 |
140 |
12,5 |
||||
|
К 1/8” |
|||||||||||||
|
ПЦ-125/200-01
ПЦ-125/200-02 |
200 |
М18х1,5 |
333 |
385 |
140 |
||||||||
|
К 1/8” |
|||||||||||||
|
ПЦ-125/320-01
ПЦ-125/320-02 |
320 |
М18х1,5 |
453 |
505 |
|
|
|
|
18,5 |
||||
|
К 1/8” |
|||||||||||||
|
Примечание – способы крепления: на переднем фланце, на лапах, на проушине. Габаритные и присоединительные размеры, а также масса пневмоцилиндров с элементами крепления привязаны в эксплуатационной документации. |
|||||||||||||
