Механизм исполнительный пневматический МИП-Э, МИП-П, МИП-ПТ, МИП-1








Механизм исполнительный пневматический МИП-Э, МИП-П, МИП-ПТ предназначены для перемещения регулирующих и запорно-регулирующих органов в системах автоматического и дистанционного управления.

Климатические условия

 МИП-П и МИП-ПТ: температура от -30 до +50°С, относительная влажность 95% при температуре 35°С (исполнение С4 по ГОСТ 12997-84);

МИП-Э: температура от -10 до +50°С, относительная влажность 95 % при температуре 35°С (исполнение С3 по ГОСТ 12997-84).

Технические характеристики МИП-П – с пневматическим аналоговым входным сигналом:

Рабочая среда: Сжатый воздух

Условный ход (типоразмер), мм: 100*,200,320,400*

Давление питания:

– максимальное - 1,0 МПа

 – минимальное - 0,4 МПа

Входной сигнал: от 0,02 до 0,1 МПа

Величина расхода воздуха при неподвижном штоке: 1,2 м3/ч (при давлении питания 0,6 МПа)

Скорость перемещения штока при отсутствии нагрузки: 0,08м/с (при давлении питания 0,6 МПа)

Максимальные усилия, развиваемые при давлении 1 МПа:

– толкающее - 12,3 кН ; 20,1 кН*

Масса механизма, кг: от 15,2 до 31,5 (в зависимости от модифик. и величины хода штока).

МИП-ПТ – с пневматическим входным сигналом и тормозом:

Рабочая среда: Сжатый воздух

 Условный ход (типоразмер), мм: 100*,200,320,400*

 Давление питания:

– максимальное - 1,0 МПа

 – минимальное - 0,4 МПа

 Входной сигнал: от 0,02 до 0,1 МПа

 Величина расхода воздуха при неподвижном штоке 1,2 м3/ч (при давлении питания 0,6 МПа)

 Скорость перемещения штока при отсутствии нагрузки: 0,08м/с (при давлении питания 0,6 МПа)

 Максимальные усилия, развиваемые при давлении 1 МПа:

– толкающее - 12,3 кН ; 20,1 кН*

 – тянущее - 10,3 кН ; 16,7 кН*

 Усилие торможения штока при отсутствии давления питания: 1,6 кН

Масса механизма, кг: от 15,2 до 31,5 (в зависимости от модифик. и величины хода штока).

МИП-Э – с электрическим входным сигналом, с датчиком положения штока и концевыми выключателями:

Рабочая среда: Сжатый воздух

 Условный ход (типоразмер), мм: 100,200,320,400

 Давление питания:

– максимальное - 1,0 МПа

 – минимальное - 0,4 МПа

Входной сигнал: ~220 (+22/-32) В

Скорость перемещения штока при отсутствии нагрузки: 0,08м/с (при давлении питания 0,6 МПа)

Максимальные усилия, развиваемые при давлении 1 МПа:

– толкающее - 12,3 кН ; 20,1 кН*

 – тянущее - 10,3 кН ; 16,7 кН*

Ток питания датчика положения: переменный 320 мА,частотой 50 Гц

Изменение выходного сигнала датчика положения в диапазоне хода штока механизма: (1-0-1)В

Параметры концевых выключателей:

=U(0,2–30)В

 ~U(0,2–250)В

 ~=I(2x10-4–3)А

 Рmax = 70Вт, 300 ВА

Мощность, потребляемая пневмораспределителем, не более: 22ВА.

Масса механизма, кг: от 15,2 до 31,5 (в зависимости от модифик. и величины хода штока)

* - по отдельному заказу

Механизмы, исполнительные поворотные типа МИП-1 предназначены для управления поворотной регулирующей и запорной арматурой.

Климатические условия:

 – температура от -25 до +55°С, относительная влажность 100% при температуре 30°С (исполнение С1 по ГОСТ 12997-84).

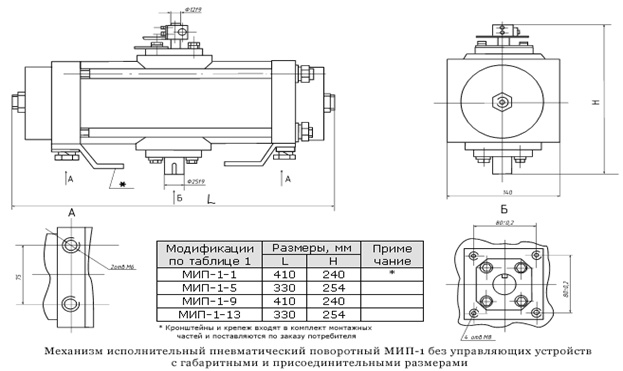

Механизм исполнительный пневматический поворотный МИП-1 без управляющих устройств с габаритными и присоединительными размерами
