Сигнализаторы многофункциональные ЩИТ-3








 Сигнализаторы многофункциональные ЩИТ-3

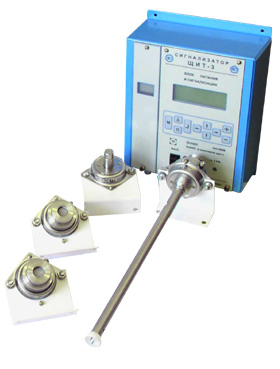

Сигнализатор ЩИТ3



ТУ У 33.2-00203016-027-2004

Назначение и область применения

Стационарные сигнализаторы ЩИТ-3 предназначены для автоматического непрерывного контроля содержания горючих газов и паров и их совокупности, токсичных газов и кислорода в воздухе рабочей зоны, контроля уровня воды, выдачи световой и звуковой сигнализации о превышении установленных уровней содержания измеряемых компонентов и коммутации внешних электрических цепей постоянного и переменного тока.


Достоинства

  • Взрывозащищенное исполнение, искробезопасные цепи, высокая надежность, основанная на использовании современной элементной базы.
  • Поканальная аварийная сигнализация с подключением внешних исполнительных устройств.
  • Цифровой интерфейс стандарта RS-485 для связи с периферийными устройствами.
  • Непрерывный автоматический контроль по всем измерительным каналам, не требующий пробоподготовки.
  • Программное управление работой сигнализатора, основанное на системе простого интуитивного доступа с помощью пользовательского экранного меню, одновременная индикация номера и состояния измерительного канала, значения концентрации, размерности измеряемой величины в режиме «реального времени».
  • Использование токового сигнала 4-20 мА для связи между датчиками и БПС, длина линии связи до 1000м.
  • Наличие возможности подключения резервного источника питания постоянного тока.
  • Большой ЖК-дисплей с подсветкой, осуществляющий непрерывную индикацию номера канала, текущего значения концентрации, наименования  (формулы) определяемого компонента.

Описание

 Сигнализаторы ЩИТ-3 представляют собой стационарные приборы, состоящие из измерительных преобразователей (датчиков) и блоков питания и сигнализации (БПС). Сигнализаторы ЩИТ-3 могут иметь от одного до четырех каналов произвольной конфигурации и комплектуются датчиками в произвольном наборе в зависимости от заказа.
Блоки БПС имеют следующие исполнения:
БПС-152 – одноканальный,
БПС-153 – двухканальный,
БПС-154 – трехканальный,
БПС-155 – четырехканальный.
Каналы произвольно комбинируются из числа следующих:
- канал измерения довзрывоопасных концентраций метана и совокупности горючих газов и паров (далее – канал измерения СН4) – с датчиком ДТХ-152-1;
- канал измерения  довзрывоопасных концентраций бутана и совокупности горючих газов и паров (далее – канал измерения С4Н10) – с датчиком ДТХ-152-2;
- канал измерения довзрывоопасных концентраций водорода (далее – канал измерения Н2) – с датчиком ДТХ-152-3;
- канал измерения довзрывоопасных концентраций паров этилдового спирта (далее – канал измерения С2Н5ОН) – с датчиком ДТХ-152-4;
- канал измерения довзрывоопасных концентраций гексана и совокупности горючих газов и паров (далее – канал измерения С6Н14) – с датчикомДТХ-153;
- канал измерения объемной доли кислорода (далее – канал измерения О2) – с датчиком ДЭХ-1;
- канал измерения массовой концентрации сероводорода (далее – канал измерения Н2S) – c датчиком ДЭХ-2;
- канал измерения массовой концентрации окиси углерода (далее – канал измерения СО) – с датчиком ДЭХ-3;
- канал измерения  объемной доли двуокиси углерода (далее – канал измерения СО2) – с датчиком ДЭХ-4;
- канал измерения массовой концентрации аммиака (далее – NH3) – с датчиками ДЭХ-5 и ДЭХ-6;
- канал контроля уровня воды – с датчиком ДВЭ-1.
Канал контроля уровня воды выдает информацию о наличии или отсутствии воды на уровне, определяемом местом установки датчика ДВЭ-1, имеющего две пары контактов, расположенных по высоте на расстоянии 250 мм друг от друга.
Датчики представляют собой интеллектуальные измерительные преобразователи с унифицированным токовым выходом 4-20 мА.
Датчики ДТХ-152-1, ДТХ-152-2, ДТХ-152-3, ДТХ-152-4, ДТХ-153, ДЭХ-1, ДЭХ-2, ДЭХ-3, ДЭХ-4, ДЭХ-5, ДЭХ-6, ДВЭ-1 могут устанавливаться во взрывоопасных зонах.
Сигнализаторы ЩИТ-3 имеют по два порга срабатывания сигнализации в каждом канале. При срабатывании пороговых устройств сигнализаторы ЩИТ-3 обеспечивают:
- выдачу световой и звуковой сигнализации;
- коммутацию внешних электрических цепей постоянного тока с напряжением до 30 В и переменного тока с напряжением до 242 В;
- выдачу импульсов для срабатывания электромагнитных импульсных клапанов.



Основные технические характеристики

Наименование характеристики

Электропитание сигнализаторов осуществляется:



основное - от сети переменного тока напряжением от 187 до 242 В, частотой (50 + 1)Гц

резервное - от внешнего источника постоянного тока напряжением от 10,8 до 13,2 В

Потребляемая мощность(для четырехканального исполнения). - не более, ВА

25

Средняя наработка на отказ - не менее, ч

30000

Полный средний срок службы - не менее, лет

10



Датчик

Поверочный компонент

Диапазон измерений

Пороги срабатывания

ДТХ-152-1

СН4

от 0 до 50 % НКПР

20 и 40 % НКПР

ДТХ-152-2

С4Н10

от 0 до 50 % НКПР

20 и 40 % НКПР

ДТХ-152-3

Н2

от 0 до 50 % НКПР

20 и 40 % НКПР

ДТХ-152-4

С2Н5ОН

от 0 до 50 % НКПР

20 и 40 % НКПР

ДТХ-153

С6Н14

от 0 до 50 % НКПР

20 и 40 % НКПР

ДЭХ-1

О2

от 0 до 30 %

19 и 23 %

ДЭХ-2

Н2S

от 0 до 40 мг/м3

10 и 30 мг/м3

ДЭХ-3

СО

от 0 до 100 мг/м3

20 и 50 мг/м3

ДЭХ-4

СО2

от 0 до 0,5 %

0,2 и 0,4 %

ДЭХ-5

NH3

от 0 до 125 мг/м3

20 и 60 мг/м3

ДЭХ-6

NH3

от 0 до 1700 мг/м3

500 и 1500 мг/м3



Наименование составных частей

Габаритные размеры, мм не более

Масса, кг не более

Время установления показаний, с, не более

Время прогрева, мин, не более

Блок БПС-152

190х245х90

2,8

Блок БПС-153

230х245х90

3,2

Блок БПС-154

270х245х90

3,6

Блок БПС-155

310х245х90

4

Датчик ДТХ-152-1

85х85х90

0,3

20

5

Датчик ДТХ-152-2

85х85х90

0,3

20

5

Датчик ДТХ-152-3

85х85х90

0,3

20

5

Датчик ДТХ-152-4

85х85х90

0,3

20

5

Датчик ДТХ-153

85х95х90

0,35

20

5

Датчик ДЭХ-1

85х78х90

0,3

30

30

Датчик ДЭХ-2

85х78х90

0,3

30

30

Датчик ДЭХ-3

85х78х90

0,3

50

30

Датчик ДЭХ-4

85х85х90

0,37

90

30

Датчик ДВЭ-1

90х360х90

0,5

Датчик ДЭХ-5

85х78х90

0,3

50

30

Датчик ДЭХ-6

85х78х90

0,3

50

30



Перечни веществ, контролируемых датчиками сигнализатора ЩИТ-3



ДТХ-152-1 :

Ацетилен (этин) Ацетон (2-пропанон, диметилкетон) Бензол (пиробензол, фен, фенилгидрид, циклогексатриен) н-Бутан (метилэтилметан) і-Бутан (2-метилпропан, триметилметан) Бутилакрилат (бутиловый эфир пропеновой кислоты, акрилобутиловый эфир) Водород (протий) н-Гексан н-Гептан н-Декан Дибутилфталат Кислота уксусная Ксилол (диметилбензол) смесь изомеров Метан (газ болотный, естественный, природный, рудничный, светильный) Метилметакрилат (метиловый эфир метакриловой кислоты, метакрилово-метиловый эфир) н-Нонан Окись углерода (угарный газ, СО) і-Октан н-Пентан Пропан Пропилен (пропен) Растворители и разбавители (в состав которых входят ацетон, бутанол, бутилацетат, изобутанол, изопропанол, ксилол, сольвент, толуол, уайт-спирит, циклогексанон, этанол, этилацетат, этилцеллозольв) Скипидар (масло терпентиновое) Сольвент каменноугольный и нефтяной Спирт бутиловый (1-бутанол, пропилкарбинол) Спирт изобутиловый (2-метил-1-пропанол, изобутанол, изопропилкарбинол) Спирт изопропиловый (2-пропанол, изопропанол, диметилкарбинол) Спирт метиловый (метанол, карбинол, древесный спирт) Спирт этиловый (этанол, винный спирт, метилкарбинол, алкоголь, алкоголь этиловый) Толуол (фенилметан, метилбензол) нефтяной и каменноугольный Уайт-спирит (нефрас С4-155/200) Циклогексанон Этилбензол Этилен (этен) Этилцеллозольв технический Эфир диэтиловый (этиловый эфир, этоксиэтан, серный эфир, "этила окись") Эфир уксуснобутиловый (бутилацетат, бутиловый эфир уксусной кислоты) Эфир уксусноэтиловый (этилацетат, этиловый эфир уксусной кислоты);

ДТХ-152-2:

н-Бутан (метилэтилметан) Газы углеводородные сжиженные топливные для коммунально-бытового потребления и для автомобильного транспорта Пропан;

ДТХ-152-3:

довзрывоопасные концентрации водорода;

ДТХ-152-4:

довзрывоопасные концентрации паров этилового спирта;

ДТХ-153:

Бензины (в том числе А-76 неэтилированный, А-80, экстракционный, АИ-91, А-92, АИ-93 неэтилированный, АИ-95, АИ-95 "Экстра", АИ-98 неэтилированный и др.) н-Гексан Керосины (осветительный, тракторный) Нефрас С2-80/120 Нефрас П1-63/75 Нефрас П1-65/75 Нефть различных месторождений н-Пентан Топливо дизельное;

ДЭХ-1:

объемная доля кислорода;

ДЭХ-2:

массовая концентрация сероводорода;

ДЭХ-3:

объемная доля угарного газа (окиси углерода);

ДЭХ-4:

объемная доля углекислого газа;

ДЭХ-5, ДЭХ-6:

массовая концентрация аммиака;

ДВЭ-1:

контроль уровня воды. Датчик имеет две группы контактов, расстояние между которыми по высоте составляет 250±5 мм.
