Сигнализаторы горючих газов и паров термохимические ЩИТ-2








Сигнализаторы горючих газов и паров термохимические ЩИТ-2

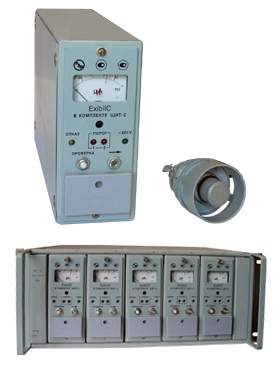

Сигнализатор ЩИТ2





ТУ 38 Украины 0208010-006-94 5В1.550.046 ТУ

Область применения

Для контроля загазованности производственных помещений всех отраслей промышленности, где может возникнуть утечка и распространение горючих газов, паров и их смесей:

  • на газораспределительных, газо- и бензозаправочных станциях;
  • в процессе газо- и нефтепереработки;
  • в лакокрасочном производстве;
  • на складах ГСМ;
  • на судах и плавучих сооружениях;
  • на ТЭЦ и котельнях, работающих на газовом топливе.

Достоинства

  • Контроль большого количества горючих веществ в широком диапазоне температур.
  • Наличие двух порогов срабатывания, информационной связи при аварийной ситуации.
  • Коррозионная стойкость к воздействию соляного (морского) тумана и высокая устойчивость при качке и длительных наклонах.
  • Возможность одновременного контроля в нескольких точках.
  • Повышенная вибро- и ударопрочность.
  • Взрывобезопасное исполнение.
  • Быстродействие, простота и удобство в эксплуатации.
  • Искробезопасность электрических цепей, обеспечивающая легкий и удобный монтаж, не требующий прокладки кабеля от датчика в трубах, позволяет сэкономить средства при монтаже сигнализатора.
  • Доступная цена.



Модификации сигнализаторов ЩИТ-2

модификация

датчик

канальность

порогов срабатывания

выход

ЩИТ-2-13

ДТХ-127

одноканальный

2



ЩИТ-2-14

ДТХ-128

одноканальный

2



ЩИТ-2-15

ДТХ-127

пятиканальный

2



ЩИТ-2-16

ДТХ-128

пятиканальный

2



ЩИТ-2-17*

ДТХ-127

пятиканальный

2



ЩИТ-2-18*

ДТХ-128

пятиканальный

2



ЩИТ-2-22**

ДТХ-127

одноканальный

2

4-20 мА

ЩИТ-2-23**

ДТХ-128

одноканальный

2

4-20 мА

ЩИТ-2-24**

ДТХ-127

пятиканальный

2

4-20 мА

ЩИТ-2-25**

ДТХ-128

пятиканальный

2

4-20 мА

*Исполнения предназначены для контроля воздуха в трюмах судов морского и речного флотов. ТУ внесены в Морской Регистр.

**По отдельному заказу потребителя могут быть поставлены ЩИТ-2 с выходным унифицированным сигналом 4-20 мА.



Технические характеристики

Наименование характеристики



Принцип действия

термохимический

Диапазон измерений, % НКПР*

от 0 до 50

Предел допускаемой основной абсолютной погрешности сигнализатора, % НКПР

+ 5

Диапазон сигнальных концентраций в рабочих условиях, % НКПР

от 5 до 50

Время срабатывания, с, не более

10

Время прогрева, мин., не более

5

Продолжительность работы в автоматическом режиме без техобслуживания, суток

45

Мощность, коммутируемая по цепям внешней сигнализации:



      при напряжении переменного тока 220 В, ВА, не более

88

      при напряжении постоянного тока 30 В, ВА, не более

100

Температура контролируемой среды, °С:



      для ДТХ-127

от -45 до +50

      для ДТХ-128 и БПС

от 1 до 50

Длина линии связи при сопротивлении 8 Ом, м, не более

1000

Число проводников линии связи

4

Потребляемая мощность на один канал, ВА, не более

10

Габаритные размеры, мм, не более



      датчик ДТХ-127

83 x 60 x 150

      датчик ДТХ-128

140 x 185 x 160

      блок БПС (одноканальный)

315 x 80 x 180

      блок БПС (пятиканальный)

395 x 520 x 198

Масса, кг, не более



      датчик ДТХ-127

0,4

      датчик ДТХ-128

2,3

      блок БПС (одноканальный)

4,0

      блок БПС (пятиканальный)

18,0

Средняя наработка на отказ, ч., не менее

66700

Полный средний срок службы, лет, не менее

10

*Нижний концентрационный предел распространения пламени (по метану 100% НКПР соответствует объемной доле 5%).



Контролируемый компонент - единичные горючие газы, пары горючих жидкостей и их совокупность.

Поверочный компонент - метан.

Второй порог срабатывания - регулируемый (устанавливается потребителем).

По отдельному заказу потребителя могут быть поставлены монтажные каркасы для одноблочных, 2-х, 3-х, 4-х, 6-ти, 7-ми блоков БПС (одноканальных).

Электропитание сигнализаторов осуществляется от сети переменного тока напряжением (220-33) В, частотой (50+1) Гц.



Перечень веществ, контролируемых сигнализаторами ЩИТ-2



  • Акрилонитрил, пропенонитрил, винилцианид, нитрил пропеновой кислоты, нитрил акриловой кислоты (акрилон, вентокс, карбакрил, цианоэтилен), винил цианистый.
  • Акролеин, пропеналь, акрилальдегид, альдегид акриловой кислоты (аквалин).
  • Аллиловый спирт, 2-пропен-1-ол, спирт пропениловый, видренч.
  • *Амиловый спирт, 1-пентанол, бутилкарбинол.
  • Ацетальдегид, этаналь, уксусный альдегид, альдегид этиловый, метальдегид, паральдегид.
  • Ацетилен, этин.
  • Ацетон, 2-пропанон, диметилкетон.
  • Ацетонитрил, метилцианид, нитрил уксусной кислоты, этанонитрил, цианометан.
  • Бензин Б-70.
  • Бензин А-80.
  • Бензин А-76 (неэтилированный).
  • Бензин экстракционный.
  • Бензин АИ-91.
  • Бензин А-92.
  • Бензин АИ-93 (неэтилированный).
  • Бензин АИ-95. Бензин АИ-95 "Экстра".
  • Бензин АИ-98 (неэтилированный).
  • Бензол, пиробензол, фен, фенилгидрид, циклогексатриен.
  • 1,3-н-Бутадиен, дивинил, эритрен, винилэтилен, биэтилен, пирролилен.
  • н-Бутан, метилэтилметан.
  • Бутилакрилат, бутиловый эфир пропеновой кислоты, акрилобутиловый эфир.
  • Бутилены (смесь изомеров), бутены (псевдобутилен, симметричный диметилэтилен).
  • Бутиловый спирт, 1-бутанол, пропилкарбинол.
  • Водород, протий.
  • Водяной газ (двойной и полуводяной).
  • Газы углеводородные сжиженные топливные для коммунально-бытового потребления и для автомобильного транспорта.
  • Газ пиролиза керосина.
  • Газ природный топливный сжатый.
  • Газ каталитического крекинга.
  • Газы углеводородные сжиженные.
  • Попутный нефтяной газ.
  • н-Гексан.
  • н-Гептан.
  • *н-Декан.
  • Диизопропиловый эфир, изопропилоксиизопропан, изопропиловый эфир.
  • Дизельное топливо.
  • Диметилдиоксан.
  • Диметилвинилкарбинол, спирт изопреновый, 3-окси-3-метилбутен-1.
  • Диметиловый эфир, эфир метиловый.
  • Диоксан, 1,3-диоксан, диоксид диэтилена, диэтилендиоксид.
  • Диэтиламин.
  • Диэтиловый эфир, этиловый эфир, этоксиэтан, серный эфир, "этила окись".
  • Изобутан, 2-метилпропан, триметилметан.
  • Изобутилен, 2-метилпропен-1, изобутен.
  • Изобутиловый спирт, 2-метил-1-пропанол, изобутанол, изопропилкарбинол.
  • Изооктан, 2,2,4-триметилпентан, изобутилтриметилметан, 2-метилгептан.
  • Изопентан, 2-метилбутан, диметилэтилметан.
  • Изопрен, 2-метил-1,3-бутадиен, 2-метилдивинил, гемитерпен.
  • Изопропиловый спирт, 2-пропанол, изопропанол, диметилкарбинол.
  • Керосины (осветительный, тракторный).
  • Коксовый газ (газ каменноугольный, пекококсовый).
  • Ксилол (смесь изомеров), диметилбензол.
  • Магнитный лак.
  • Метан (газ болотный, естественный, природный, рудничный, светильный).
  • *Метилакрилат, метиловый эфир пропеновой кислоты, метиловый эфир акриловой кислоты.
  • Метилаль, диметоксиметан, формаль, диметилформаль.
  • Метиламин, аминометан, монометиламин.
  • Метилизобутилкетон, изобутилметилкетон, 4-метил-2-пентанон, изопропилацетон.
  • Метилизопропениловый эфир.
  • Метилметакрилат, метиловый эфир метакриловой кислоты, метакриловометиловый эфир.
  • Метиловый спирт, метанол, карбинол, древесный спирт.
  • 2-Метилфуран, α-метилфуран, сильван.
  • Метилэтилкетон, этилметилкетон, 2-бутанон.
  • Муравьинометиловый эфир, метилформиат, метиловый эфир муравьиной кислоты.
  • Муравьинопропиловый эфир, пропилформиат.
  • Нефрас С2-80/120.
  • Нефрас А63/75.
  • Нефрас А65/75.
  • Нефть "Ромашкинская".
  • Нефть "Мухановская девон".
  • Нефть "Мухановская угленосная".
  • Нефть "Вагайская".
  • Нефть "Шаимская".
  • Нефть "Богатовская".
  • н-Нонан.
  • Окись пропилена, пропилена окись, α-пропиленоксид, 1,2-эпоксипропан, метилоксиран.
  • Окись углерода, угарный газ, СО.
  • Окись этилена, этиленоксид, 1,2-эпоксиэтан.
  • *Параксилол, ксилол-пара.
  • н-Пентан.
  • Петролейный эфир (смесь легких углеводородов), (риголен, цимоген).
  • Пропан.
  • Пропилен (пропен).
  • Пропиловый спирт, пропанол-1, этилкарбинол, 1-оксипропан.
  • Растворитель Р-4.
  • Растворитель Р-5.
  • Растворитель 646.
  • Растворитель 647.
  • Растворитель 648.
  • Растворитель 649.
  • Растворитель 650.
  • Растворитель 651.
  • Растворитель РМЛ.
  • Растворитель РМЛ-218.
  • Растворитель РМЛ-315.
  • Растворитель РС-1.
  • *Растворитель РС-2.
  • Растворитель РФГ.
  • *Растворитель Р-7.
  • *Растворитель ДМ-3Р, разбавитель 5107.
  • *Растворитель Р-10.
  • Растворитель Р-60.
  • Растворитель РЭ-11.
  • *Разбавитель РЭ-1В.
  • *Разбавитель РЭ-2В.
  • *Разбавитель РЭ-3В.
  • *Разбавитель РЭ-4В.
  • *Разбавитель РЭ-5В.
  • *Разбавитель РЭ-6В.
  • *Разбавитель РЭ-7В.
  • *Разбавитель РЭ-8В.
  • *Разбавитель РЭ-9В.
  • *Разбавитель РЭ-10В.
  • *Разбавитель РЭ-11В.
  • Разбавитель Р-6. 116 Разбавитель РДВ.
  • Растворитель Р-12.
  • *Растворитель Р-30.
  • Растворитель Р-40.
  • Растворитель РКБ.
  • Растворитель АРМ-3.
  • Растворитель 645.
  • Скипидар, масло терпентиновое.
  • Сольвент каменноугольный.
  • Сольвент нефтяной.
  • *Стирол, фенилэтилен, винилбензол, этенилбензол, цианнамен.
  • Тетрагидрофуран, окись диэтилена, тетраметиленоксид, фуранидин, тетраметилена окись.
  • Толуол, фенилметан, метилбензол нефтяной и каменноугольный.
  • Топливо Т-1.
  • Топливо ТС-1.
  • Топливо РТ.
  • Трет-бутиловый спирт, триметилкарбинол, 2-метил-2-пропанол.
  • Триметиламин.
  • Триэтиламин.
  • Уайт-спирит, нефрас С4-155/200.
  • Уксуснобутиловый эфир, бутилацетат, бутиловый эфир уксусной кислоты.
  • Уксусная кислота, этановая кислота, метанкарбоновая кислота.
  • Уксусновиниловый эфир, винилацетат, виниловый эфир уксусной кислоты, этенилацетат.
  • Уксуснометиловый эфир, метилацетат, метиловый эфир уксусной кислоты
  • Уксусноэтиловый эфир, этилацетат, этиловый эфир уксусной кислоты.
  • Уксуснопропиловый эфир, пропилацетат, пропиловый эфир уксусной кислоты.
  • Фурфурол, фуран-2-альдегид, 2-фуральдегид, фурфураль, гетерол, фураль, 2-фуранкарбонал, фурол, фурфуран, α-фурилальдегид, фурфуральдегид.
  • Циклогексан, гексаметилен, гексагидробензол.
  • *Циклогексанон, анон, пимелинкетон, кетогексаметилен.
  • *Циклогексанол, гексагидрофенол, анол, гексалин, циол.
  • Этан.
  • Этилбензол, фенилэтан.
  • Этилен, этен.
  • Этиловый спирт, этанол, винный спирт, метилкарбинол, алкоголь, алкоголь этиловый.
  • *Этилцеллозольв, 2-этоксиэтанол, моноэтиловый эфир этиленгликоля, целлозольв.
    Примечание – Вещества, отмеченные * контролируются только датчиком ДТХ-128-1, остальные – датчиками ДТХ-127-1 и ДТХ-128-1.
