Предохранительные сбросные клапаны VS800
Применение
ПСК серии VS 800 применяются на низкой стороне для сброса в атмосферу ограниченных объемов газа. ПСК 801, 811 и 803 позволяют избежать частого срабатывания предохранительных запорных клапанов регуляторов давления газа в результате температурного расширения газа, кратковременных прыжков выходного давления или при неплотном прилегании клапана основного регулятора давления.
801-ый и 811-ый клапан идеально подходят для установки на низком давлении благодаря большой рабочей площади диафрагмы.

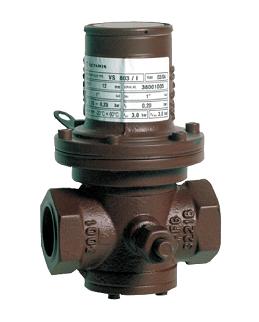

Широкий диапазон настройки делает 803-ий клапан идеальным решением при установке ПСК на среднем давлении
- Компактный дизайн
- Надежная и точная работа
- Большая пропускная способность
Плотное закрытие
Описание
ПСК серии VS 800 – это предохранительные сбросные клапаны с нагруженной пружиной. В устройствах данного типа на диафрагму воздействует выходное давление, а давление срабатывания клапана устанавливается с помощью регулировочной пружины.
Технические характеристики
Наименование параметра или характеристики |
Величина |
||||
|
|
VS 801 |
VS 811 |
VS 811 / TR |
VS 803 |
VS 803 / TR |
|
Регулируемая среда |
природный газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ |
||||
|
Максимальное входное давление, бар, |
0,5 |
0,5 |
1,5 |
2,5 |
5,0 |
|
Диапазон настройки срабатывания, мбар |
15 - 240 |
8 - 190 |
100 - 700 |
150 - 2300 |
400 - 5000 |
|
Точность срабатывания, % |
± 5 |
||||
|
Диапазон рабочих температур |
минус 30 … 60 ºС |
||||
|
Монтажное положение |
горизонтальное и вертикальное |
||||
|
Вес, кг не более |
0,8 |
1,2 |
1,2 |
2,2 |
2,2 |
Присоединительные размеры
|
Входной диаметр, Ø |
1” (внутренняя резьба) |
|
Выходной диаметр, Ø |
1” (внутренняя резьба) |
Материалы
|
Корпус |
Алюминиевый сплав |
|
Головка |
Алюминиевый сплав |
|
Внутренние детали |
Нерж. сталь и латунь |
|
Уплотнения |
Нитриловая резина |
|
Мембраны |
Нитриловая резина |
