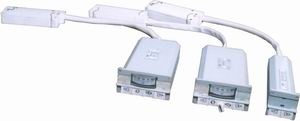

Блоки ручного управления БРУ-22, БРУ-32, БРУ-42
Код ОКП 42 1821
ТУ 25-02.120146-82
Предназначены для переключения цепей управления исполнительными устройствами, индикации положений цепей управления в АСУ ТП.
Основные параметры
|
Исполнение |
Основные функции |
|
БРУ-22 |
Ручное или дистанционное переключение цепей управления на два положения; управление исполнительными механизмами; световая индикация положения цепей управления. |
|
БРУ-32 * |
Ручное переключение с автоматического режима управления на ручной и обратно; управление исполнительными механизмами с помощью кнопок "больше-меньше"; индикация положения выходного вала исполнительного механизма с помощью миллиамперметра; световая индикация режимов управления и состояния цепей управления. |
|
БРУ-42 * |
Ручное или дистанционное переключение с автоматического режима на ручной и обратно; управление исполнительными механизмами с помощью кнопок "больше-меньше"; индикация положения выходного вала исполнительного механизма с помощью миллиамперметра; световая индикация режимов управления и состояния цепей управления; определение положения регулирующего органа. |
* Блоки БРУ-32, БРУ-42 имеют модифицированные исполнения, в которых жгут с контактным разъемом заменен установленным в корпус блока, стандартным 25-ти контактным разъемом типа D-SUB.
Входные сигналы стрелочного индикатора БРУ в зависимости от исполнения
|
Условное обозначение исполнения |
Пределы изменения входного сигнала |
Входное сопротивление |
|
БРУ-32-00; -01; -02; -06; -07 БРУ-42-00; -01; -02; -06; -07 |
0 – 5 мА 0 – 10 В |
£ 500 Ом ³ 10 кОм |
|
БРУ-32-03, -04;-05; -08;-09 БРУ-42-03; -04;-05; -08;-09 |
4 – 20 мА |
£ 200 Ом |
Электрическое питание - переменный ток номинальным напряжением 24 В и частотой 50 Гц.
Потребляемая мощность - не более 2,5 В.А.
Масса, не более: 0,5 кг - БРУ-22 ; 0, 7 кг - БРУ-32; 0,8 кг - БРУ-42.
