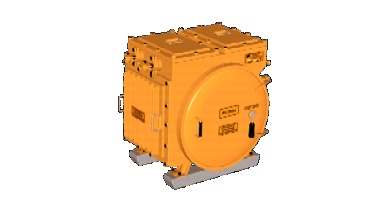

Аппарат управления пуском электропривода горной машины АПМ 1У
Назначение:
Аппарат предназначен для плавного пуска серийно выпускаемых и вновь разрабатываемых однодвигательных (двухдвигательных) ленточных конвейеров (с асинхронными короткозамкнутыми электродвигателями), а также плавного динамического торможения электропривода (с возможностью изменения тормозного момента) ленточного конвейера. Режим пуска и торможения задаются.
Область применения:
Аппарат рассчитан для эксплуатации в условиях горных выработок угольных и сланцевых шахт, опасных по газу и пыли, в макроклиматических районах с умеренным и холодным климатом.
Климатическое исполнение - УХЛ, категория размещения - 5.
Выполняемые функции:
1) плавный пуск рабочего органа конвейера по заданной программе;
2) изменение времени разгона рабочего органа конвейера;
3) динамическое торможение электропривода конвейера после его отключения;
4) изменение тормозного момента;
5) обеспечение реверса электропривода с помощью разъединителя магнитного пускателя;
6) защита от токов короткого замыкания;
7) защита от потери фазы входного напряжения;
8) отключение аппарата при исчезновении импульсов управления силовыми тиристорами в одном или нескольких каналах;
9) защита силовых тиристоров аппарата от перегрева;
10) индикация о включенном (выключенном) состоянии аппарата и о срабатывании защит.
11) дистанционное управление режимом пуска (плавный или прямой).
Основные параметры и размеры
|
Наименование основных параметров и размеров |
Норма |
|
Номинальное напряжение питающей сети частотой (50±1) Гц, В |
660 или 1140 |
|
Номинальная мощность двигателя, кВт, не более |
400 |
|
Длительность плавного пуска, с |
5,10,15, |
|
Количество индуцируемых диагностических параметров, ед. |
15 |
|
Мощность, потребляемая схемой управления, ВА, не более |
400 |
|
Количество плавных пусков с интервалом 1 мин., в час |
6 - 8 |
|
Количество плавных пусков в течении рабочей смены |
30 |
|
Габаритные размеры блока силового, мм, не более |
950х740х890 |
|
Габаритные размеры блока контроля скорости, мм, не более |
350х250х11 |
|
Масса блока силового, кг, не более |
380 |
|
Масса блока контроля скорости, кг, не более |
20 |
|
Масса комплекта запасных частей и принадлежностей, кг, не более |
60
|
Комплект поставки:
Аппарат имеет следующие модификации:
АПМ1У - для двигателей с номинальной мощностью не более
(1х315)кВт или 2(75?160кВт) при Uc=660В
(1х530)кВт или 2(110?250кВт) при Uc=1140В
АПМ1 У. Д - для двигателей с номинальной мощностью не более
(2х315)кВт или 4(75?160кВт) при Uc=660В
(2х530)кВт или 4(110?250кВт) при Uc=1140В
* Ограничена по условиям нагрева электродвигателя.
|
Состав аппарата |
АПМ1У |
АПМ 1УД |
|
Аппарат управления пуском |
1 |
2 |
|
Блок контроля скорости |
1 |
3 |
