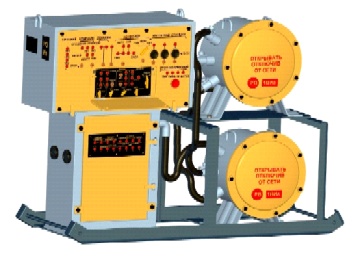

Устройство управления механизмами очистного комплекса УМК








Устройство управления механизмами очистного комплекса УМК



Сертифицировано по Российской Федерации



Назначение

Устройство предназначено для управления механизмами очистного комплекса по вспомогательным жилам силового кабеля комбайна или с использованием дополнительного кабеля, проложенного по лаве от комбайна на штрек.

Устройство рассчитано для эксплуатации в условиях подземных выработок шахт, опасных по газу или пыли, в макроклиматических районах с умеренным, холодным и тропическим климатом и изготавливается в климатических исполнениях "У", "УХЛ" и "Т" категория 5.

Область применения

Область применения - лавы, разрабатывающие пласты пологого (до35о) падения комбайнами со встроенной системой подачи с напряжением питания 1140В (660В).

Устройство применяется в составе электрооборудования очистного участка и работает совместно с магнитными пускателями или станциями управления и различными типами аппаратуры сигнализации и связи, выпускаемыми серийно заводами отрасли (КУЗ, АС-3СМ).

Выполняемые функции

Устройство обеспечивает выполнение следующих 25 функций.

1. Дистанционное управление с пульта управления комбайна (ПМК) пускателем однодвигательного комбайна.

2. Дистанционное управления с ПМК пускателями двухдвигательного комбайна (с заранее выбранной выдержкой времени между включением пускателем).

3. Автоматическое включение пускателя насоса орошения при включении комбайна.

4. Автоматическое включение станции тиристорного преобразователя при включении приводов комбайна.

5. Дистанционное с ПМК управление пускателем предохранительной лебёдки.

6. Местное управление пускателем предохранительной лебёдки.

7. Дистанционное управление пускателями конвейера с выбором пункта управления:

1) с пульта управления комбайна;

2) с верхнего привода;

3) с нижнего привода;

4) отключение пускателей конвейера с абонентских постов связи по лаве.

8. Раздельное включение пускателей привода конвейера:

1) только верхнего привода;

2) только нижнего привода.

9. Совместное включение пускателей приводов конвейера (с заранее выбранной выдержкой времени между включением пускателей).

10. Реверс пускателей приводов конвейера с аппарата управления.

11. Дистанционное управление пускателями насосных станций с аппарата управления.

12. Дистанционное отключение пускателей насосных станций с вынесенного поста управления.

13. Отключение механизмов с аппарата управления.

 14. Непосредственное дистанционное аварийное отключение автоматических выключателей с аппарата управления.

15. Аварийное двухстадийное отключение автоматических выключателей:

1) с пульта управления комбайна;

2) с абонентских постов связи по лаве (КУЗ).

16. Автоматическое включение предупредительного сигнала (6-15) секунд по лаве перед включением пускателей лебёдки и конвейера.1)

17. Автоматическое включение предупредительного сигнала перед включением пускателей приводов режущих органов комбайна:

1) на комбайне;2)

2) по лаве.1)

Примечание:

1) обеспечивается в комплекте с аппаратурой громкоговорящей связи (КУЗ).

2) обеспечивается при наличии излучателя акустического на комбайне.

18. Блокировку, обеспечивающую включение механизмов лавы без предупредительного сигнала (возможен кратковременный сигнал), в интервале времени не более 5 сек. после остановки механизмов.

19. Контроль допустимого сопротивления цепи заземления корпуса комбайна (в соответствии с "Нормативами по безопасности забойных машин, комплексов и агрегатов).

20. Нулевую защиту.

21. Защиту от потери управляемости при повреждениях в цепях управления.

22. Контроль состояния цепей управления.

23. Блокировку, возвращающую схему управления в исходное (отключённое) состояние при любом отключении или не включении пускателей комбайна, конвейера, предохранительной лебёдки, насосных станций, а также при отсутствии предупредительного сигнала.

24. Оперативная (световая) индикация о включении пускателей механизмов, аварийном отключении автоматических выключателей и состоянии основных элементов и блоков аппарата управления.

25. Проверка исправности блока штрекового при управлении:

1) комбайном;

2) конвейером;

3) лебёдкой.

И подачи сигнала "Стоп аварийный" с ПМК.



Основные параметры и размеры

Наименование основных параметров и размеров

Норма

Блок штрековый УМК.01.000*

1.Количество объектов управления, ед

15

2.Количество объектов управления, работающих с предупредительными сигналом, ед.



3

3. Напряжение питания, В

127

4. Мощность, потребляемая от сети, ВА,

не более



300

5. Габариты, мм, не более:

блок штрековый

коробка клемная (ЧУ 24.7.0197)

коробка клемная (ЧУ 12.42.33.0021)

блок концевой



1360x950x520

650x390x190

400x255x110

45x30x22

6. Масса, кг, не более:

блок штрековый

коробка клемная (ЧУ 24.7.0197)

коробка клемная (ЧУ 12.42.33.0021)

блок концевой



235,0

35,0

13,0

0,05

330,0



* В состав блока штрекового УМК.01.000. входит аппарат управления, источник питания и блок питания, соединённые между собой кабельными перемычками и установленные на общей раме.

Комплект поставки

1. Блок штрековый – 1 шт.;

2. Блок концевой – 7 шт.;

3. Коробки клемные – 4 шт.;

4. Уголок – 1 шт.;

 5. Перемычка кабельная – 1 шт
