Клапаны ПКН-50, ПКН-100, ПКН-200, ПКВ-50, ПКВ-100, ПКВ-200, ПКВЭ








Клапаны ПКН-50, ПКН-100, ПКН-200, ПКВ-50, ПКВ-100, ПКВ-200, ПКВЭ

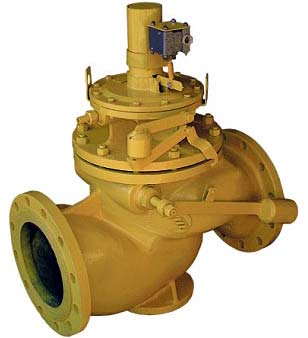

Клапан  ПКНэ

Клапана предохранительные запорные типа ПКН (ПКВ) ДУ 50, 100 и 200 предназначены для прекращения подачи газа к потребителю при выходе контролируемого давления из заданных пределов и установки в газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).
Клапаны изготавливаются в климатическом исполнении У, категории 4 по ГОСТ 15 150-69.
Клапаны выпускаются в двух исполнениях: низкого давления (ПКН) и высокого давления (ПКВ).



Схема  ПКН
Схема запорного клапана с электромагнитным исполнительным механизмом ПКН (ПКВ)

Клапаны (см. Схема) состоят из следующих основных узлов и деталей:

  • 1 — Корпус;
  • 2 — Переходной фланец;
  • 3 — Крышка;
  • 4 — Мембрана;
  • 5 — Большая пружина;
  • 6 — Пробка;
  • 7 — Малая пружина;
  • 8 — Шток;
  • 9 — Клапан;
  • 10 — Направляющая стойка;
  • 11 — Тарелка;
  • 12 — Вилка;
  • 13 — Поворотный вал;
  • 14 — Рычаг;
  • 15 — Анкерный рычаг;
  • 16 — Коромысло;
  • 17 — Молоток.

В комплект поставки клапана входят:

  1. Клапан;
  2. Паспорт.

Технические характеристики

Наименование параметра

ПКН-50 (э)

ПКВ-50 (э)

ПКН-100 (э)

ПКВ-100 (э)

ПКН-200 (э)

ПКВ-200 (э)

Условный проход, DN

50

50

100

100

200

200

Напряжение питающей сети, В

220±22

220±22

220±22

220±22

220±22

220±22

Частота, Гц

50±1

50±1

50±1

50±1

50±1

50±1

Строительная длина, мм

230±1,5

230±1,5

350±2

350±2

600±3

600±3

Габаритные размеры, не более:

    длина А, мм

390

390

425

425

600

600

    ширина Б, мм

310

310

320

320

390

390

    высота В, мм

480

480

600

600

720

720

Масса, кг, не более

31,5

31,5

52,5

52,5

141

141



Пределы настройки контролируемого давления ПКН (э), ПКВ (э)

Наименование параметра

ПКН-50 (э)

ПКВ-50 (э)

ПКН-100 (э)

ПКВ-100 (э)

ПКН-200 (э)

ПКВ-200 (э)

Максимальное входное
давление, МПа

1,2

1,2

1,2

1,2

1,2

1,2

При понижении
давления, МПа

0,0003–00,003

0,003–00,03

0,0003–00,003

0,003–00,03

0,0003–00,003

0,003–00,03

При повышении
давления, МПа

0,002–00,06

0,03–00,6

0,002–00,06

0,03–00,6

0,002–00,06

0,03–00,6

Точность срабатывания,
не более:

5 %

2 %

5 %

2 %

5 %

2 %
