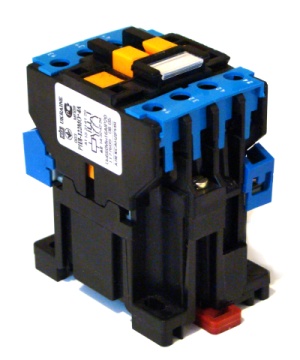

Пускатель магнитный ПМЛ
Мы предлагаем Вам купить пускатель магнитный ПМЛ, который используется для реверсирования, запуска, остановки в шкафах автоматизации электрических двигателей.
Пускатель ПМЛ служит для коммутации всех потребителей тока, которые работают в режимах АС1 и АС3.
Выбирая пускатель магнитный ПМЛ следует учесть напряжение в Вашей питающей сети, коммутационную износостойкость, режим работы имеющегося привода и мощность электрического двигателя. При использовании режима работы электрического двигателя АС4 или при возможности большого количества циклов при эксплуатации требуется выбирать пускатель ПМЛ большого габарита.
|
|
|
Величина пускателя ПМЛ |
|
||||
|
|
|
1ххх |
1хххД |
2ххх |
3xxx |
4xxx |
4xxxД |
|
Номинальное напряжение |
660В |
||||||
|
Номинальный ток при АС3 |
380 |
10 |
16 |
25 |
40 |
63 |
80 |
|
500 |
10 |
16 |
25 |
40 |
63 |
80 |
|
|
660 |
6 |
10 |
16 |
25 |
40 |
50 |
|
|
Мощность кВт двигателя при АС 3 |
|
5,5 |
7,5 |
11 |
18,5 |
30 |
37 |
|
Коммутационная износостойкость А/Б/В млн. циклов при АС 3 |
|
3 /1,5 /0,3 |
2/1/0,3 |
2/1/0,3 |
2/1/0,3 |
2/1/0,3 |
1,5/0,75/03 |
Расшифровка обозначений Пускатель ПМЛ:
пускатель ПМЛ – 2) Х 3) Х 4) Х 5) Х 6)Х 7)Х 8)Х 9)Х 10)Х
- ПМЛ Название серии пускателя
- Условное обозначение номинального тока главных контактов пускателя:
- первая величина - 10А, при наличии буквы Д -16А
- вторая величина - 25А
- третья величина - 40А
- четвертая величина- 63А, при наличии в обозначении буквы Д 80А
- пятая величина - 125А
- шестая велична - 160А
- седьмая величина - 250А
- Условное обозначеие исполнения пускателей по назначению и наличию теплового реле:
- 1 – пускатель нереверсивный, тепловое реле РТЛ в комплект не входит
- 2 – пускатель нереверсивный с тепловым реле РТЛ
- 5 – реверсивный пускатель без теплового реле РТЛ с механической блокировкой для пускателей со степенью защиты ІР00 и ІР20. С электрической и механической блокировкой для пускателей степени защиты ІР40 и ІР54
- 6 – реверсивный пускатель с тепловым реле РТЛ с электрической и механической блокировками в комплекте
- 7 – пускатель со схемой включения «звезда-треугольник».
- Обозначение пускателя по степени защиты и наличия кнопок и сигнальных ламп.
- 0 – степень защиты ІР00;
- 1 – степень защиты ІР54 без кнопок на защитном корпусе (для пускателей без теплового реле) или с кнопкой “Реле” (для пускателей ПМЛ с тепловым реле РТЛ)
- 2 – степень защиты ІР54 с кнопками управления Пуск и Стоп на защитном корпусе
- 3 – степень защиты ІР54 с кнопками управления Пуск Стоп и сигнальным ламповым индикатором;
- 4 – степень защиты корпуса ІР40 без кнопок управления
- 6 – степень защиты ІР20. (Сальники на контактных зажимах)
- Условное обозначение пускателя количества и типа вспомогательных контактов
- У пускателей на номинальный ток 10-16-25А
- 0 - 1 контакт 1з нормально замкнутый
- 1 - 1 контакт 1р нормально открытый.
- Буква (М) –возможность крепления пускателя к Din рейке и монтажной панели.
- Буквенное обозначение климатического исполнения
- О Для всех макроклиматических районов на суше, кроме макроклиматического района с очень холодным климатом (общеклиматическое исполнение)
- ОМ Для макроклиматических районов как с умеренно-холодным, так и тропическим морским климатом, в том числе для судов неограниченного района плавания
- Цифра, характеризующая категорию размещения по ГОСТ 15150-69 .
Купить или заказать "Пускатель магнитный ПМЛ", а также узнать оптовые цены можно через форму заказа или по тел.: (067)579-75-35. Доставка по всем городам Украины ;
