Маслораспылители предназначены для впрыскивания в сжатый воздух распыленного масла для смазывания трущихся поверхностей пневматических устройств.
Наименование |
Ду, мм |
Q, м³ |
P, Мпа |
Вес |
121-10 |
10 (К3/8") |
0,125÷0,63 |
1 |
1 |
В44-13 |
0,1÷0,5 |
|||
В44-23 |
0,2÷0,4 |
|||
121-16 |
16 (К1/2") |
0,250÷1,25 |
||
В44-14 |
0,2÷1 |
|||
В44-24 |
0,4÷0,8 |
|||
121-25 |
25 (К1") |
0,63÷3,2 |
1,5 |
|
В44-16 |
0,4÷2,5 |
1,8 |
||
В44-26 |
1,25÷2,5 |
Устройство и принцип действия маслораспылителя В44,121

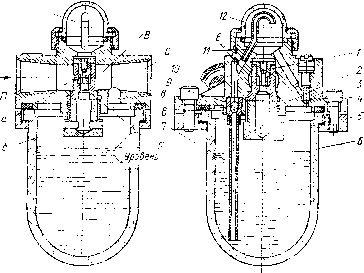

Маслораспылитель включается в пневмосеть перед распределительным краном. Сжатый воздух, проходя через маслораспылитель, насыщается распыленным маслом для смазки трущихся поверхностей деталей пневмоцилиндра. На рис. показан маслораспылитель типа В44-2:
Сжатый воздух из магистрали подается к штуцеру, ввинченному в резьбовое отверстие П в корпусе 3. В маслораспылителе поток воздуха разделяется на основной поток, идущий через кольцевой канал Е к выходному отверстию О, и меньший поток, идущий через каналы а, б и е.
При полном открытии дросселя 4 давление в резервуаре 6 под масло и в полости К одинаково, поэтому образования масляных капель не происходит. При перемещении дросселя 4 давление в полости К станет меньше, чем в резервуаре 6, поэтому масло поднимается по трубке 7, отжимает шарик 8 от входного отверстия втулки 9 и поступает в трубку . В зоне Р распылителя (после кольцевого канала) происходит уменьшение давления и масло высасывается из трубки , проходит через небольшое отверстие распылителя 1 и распыляется в потоке сжатого воздуха. Более тяжелые частицы масла падают на поверхность масла в резервуаре 6, а легкие вследствие местного понижения давления в зоне В вместе с потоком воздуха идут через отверстие в в корпусе к выходному отверстию О. Частицы масла, попадая в основной поток сжатого воздуха, проходят вторичное распыление, поэтому для смазки пневмосистемы поступают только мельчайшие его частицы.
Расход масла регулируется дросселем 4. При закрытом дросселе разность давления в резервуаре бив полости К будет наибольшей и расход масла тоже будет наибольший. Шарик 8 препятствует понижению уровня масла в трубках 7 и 11, когда сжатый воздух через маслораспылитель не проходит. Резервуар 6 заполняется маслом через пробки 10 до уровня, обозначенного на резервуаре линией. Прозрачный колпачок 12 обеспечивает визуальное наблюдение за каплепадением в маслораспылителе.
