Сигнализаторы газа бытовые СГБ-1-8...СГБ-1-12








Сигнализаторы газа бытовые СГБ-1-8...СГБ-1-12

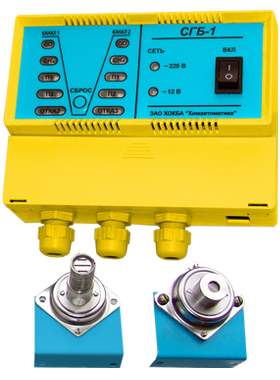

Сигнализатор СГБ



ТУ У 00203016.007-2000

Внесены в Государственные реестры Украины и России, имеют сертификаты соответствия, разрешение Госгорпромнадзора Украины на выпуск и применение.

Назначение

Микропроцессорные сигнализаторы нового поколения СГБ-1-8..СГБ-1-12 предназначены для автоматического непрерывного контроля довзрывоопасных концентраций природного газа(метана) и объемной доли окиси углерода в воздухе, выдачи электрических сигналов на внешние устройства и коммутации внешних цепей при превышении установленных значений объемной доли метана и окиси углерода в воздухе.

Область применения

В любых промышленных, коммунально-бытовых, бытовых помещениях, топочных и котельных различной мощности, работающих на сжиженном и природном газах, производственных, административных, общественных зданиях и сооружениях, не имеющих взрывоопасных зон по ПУЭ.

Достоинства

  • Избирательный контроль окиси углерода и метана (природного газа)
  • Микропроцессорное управление
  • Произвольность конфигурации каналов измерения, гарантирующая высокую гибкость и индивидуальность применения
  • Два порога срабатывания в каждом канале
  • Наличие "сухих" контактов реле по каждому порогу сигнализации
  • Возможность работы с любыми типами отсечных клапанов и сигнальных устройств 220 В переменного или 12 В постоянного тока и не требуют для согласования с ними дополнительных устройств
  • Подключение БПС к датчикам трехжильным кабелем длиной до 200 м
  • Звуковая и визуальная сигнализация по каждому каналу при достижении пороговых концентраций
  • Возможность подключения двух независимых взаимно резервирующих источников питания

Сигнализаторы газа бытовые СГБ-1-8…СГБ-1-12 представляют собой стационарные приборы, состоящие из измерительных преобразователей (датчиков ДТХ-165 и ДЭХ-15) и блока питания и сигнализации (БПС). Контроль окиси углерода и природного газа осуществляется по одному или двум каналам согласно исполнений сигнализаторов.

Сигнализаторы газа бытовые СГБ-1-8…СГБ-1-12 при срабатывании сигнализации о загазованности обеспечивают по каждому каналу коммутацию внешних электрических цепей переменного (250 В, 2,5 А) и постоянного (30 В, 2,5 А) тока, а также выдачу сигнала на срабатывание электромагнитного клапана. Коммутация осуществляется реле, работающим в потенциальном и импульсном режимах. Реле, работающее в импульсном режиме, осуществляет коммутацию с периодом 30 с, длительность импульса 0,5 с. Тип контактов реле – замыкающий (НО) и размыкающий (НЗ).

Технические характеристики

Наименование характеристики



Время прогрева сигнализатора, мин., не более

5

Уровень звукового давления при выдачи сигнала по оси звукоизлучателя на расстоянии 1 м, дБ, не менее

60

Мощность, потребляемая сигнализатором от сети 220 ВИ ток, потребляемый сигнализатором от внешнего источника резервного питания:

Мощность, потребляемая от сети 220 В, ВА, не более

Ток, потребляемый от внешнего источника резервного питания, А, не более

в дежурном режиме (в зависимости от исполнения)

7,0

от 0,100 до 0,150

в режиме тревоги (в зависимости от исполнения)

7,0

от 0,150 до 0,250

Габаритные размеры, мм, не более:

датчик ДТХ-165

85х85х95

датчик ДЭХ-15

85х115х90

блок БПС-165...166-2

155х140х65

Масса, кг, не более:

датчик ДТХ-165

0,28

датчик ДЭХ-15

0,35

блок БПС-165-1, 165-2, 165-3

0,65

блок БПС-166-1, 166-2

0,60

Длина линии связи "датчик-блок", м, не более

200

Средняя наработка на отказ, ч., не менее

50000

Полный средний срок службы, лет, не менее

10

Электропитание газоанализаторов осуществляется:

основное - от сети переменного тока напряжением 220 В,

резервное - от внешнего источника постоянного тока (аккумуляторной батареи) напряжением 12,0 В

При отключении основного питания переход на резервное питание - автоматический



Модификации

Условное обозна- чение испол- нения

Число кана- лов

Условное обозна- чение блока БПС

Условное обозна- чение датчика

Контроли- руемые компоненты

Функциональные возможности

Коммутация внешних электрических цепей постоянного и переменного тока

Управление работой электромагнитного НО и НЗ клапана

импульс- ного

с потенци-альным управле- нием

СГБ-1-8

2

БПС-165-1

ДТХ-165 (канал 1), ДТХ-165 (канал 2)

Природный газ по ГОСТ 5542

+

+

+

СГБ-1-9

1

БПС-166-1

ДТХ-165 (канал 1)

Природный газ по ГОСТ 5542

+

+

+

СГБ-1-10

2

БПС-165-2

ДЭХ-15 (канал 1), ДЭХ-15 (канал 2)

Окись углерода

+

+

+

СГБ-1-11

1

БПС-166-2

ДЭХ-15 (канал 1)

Окись углерода

+

+

+

СГБ-1-12

2

БПС-165-3

ДТХ-165 (канал 1), ДЭХ-15 (канал 2)

Природный газ по ГОСТ 5542, окись углерода

+

+

+



Наименование характеристики

Значение характеристики для сигнализаторов исполнений

СГБ-1-8,СГБ-1-9,CГБ-1-12 (КАНАЛ 1)

СГБ-1-10,СГБ-1-11,СГБ-1-12 (КАНАЛ 2)

Поверочный компонент

метан

окись углевода

диапазон измерений, объемная доля, %

от 0 до 2,5 (от 0 до 50% НКПР)

от 0 до 0,0107 (от 0 до 125 мг/м3)

Предел допускаемой основной абсолютной погрешности, объемная доля, %

+ 0,25 (±5% НКПР)

+ 0,00085 (±10 мг/м3)

Номинальное значение сигнальной объемной доли,% (% НКПР или мг/м3), при выдачи сигналов

"Порог1"

1,0 (20% НКПР)

0,0017 (20 мг/м3)

"Порог2"

2,0 (40% НКПР)

0,0086 (100 мг/м3)

Время срабатывания сигнализатора с, не более

10

45



Условия эксплуатации:

  • температура окружающей и контролируемой среды, °C, от 0 до плюс 50;
  • относительная влажность воздуха при температуре 25 °C, % до 98;
  • атмосферное давление, мм рт. ст. от 630 до 800.
