Клапан запорный с электромагнитным приводом типа СВВ








Клапан запорный с электромагнитным приводом типа СВВ

15кч892п, р

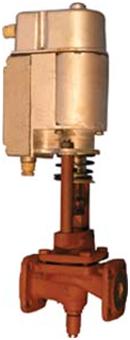

Клапан СВВ

Предназначен: т/ф 15кч892п для использования в качестве запорного устройства на трубопроводах для автоматического и дистанционного управления  потоками пара, воды, воздуха; т/ф 15кч892р – природного газа, бензина, дизтоплива.

Условия эксплуатации



15кч892р

15кч892п

Рабочая среда

природный, нейтральный, сжиженный газ, воздух, бензин, дизтопливо

вода

горячая вода ,пар

Температура рабочей среды, °С

от -40 до +40

от +5 до +70

от +5 до +150

Температура окружающей среды, °С

От -40 до +50

От+1 до +50

Установочное положение

электромагнитом вверх

Присоединение к трубопроводу

фланцевое



Технические характеристики

Условный проход ДN, мм

25

50

65

Давление рабочее, PN, МПа

0 ...1,6

Время открытия и закрытия клапана на газообразной среде, не более

1 сек.

3 сек.

Время открытия клапана на жидкой среде, не более

2 сек.

3 сек.

Время закрытия клапана на жидкой среде, не более

3 сек.

7 сек.

Пропуск воздуха в затворе см3/мин не более, при

Pр 0,1 кг/см2

15кч892р

0,2

0,5

0,5

Pр 16 кг/см2

Видимые протечки не допускаются

Pр 2 кг/см2

15кч892п

6

6

6

Pр 16 кг/см2

2

2

4

Тип привода

электромагнитный



Материалы основных деталей

Наименование детали

Материал

Корпус, крышка

Ковкий чугун КЧ 30-6

Материл уплотнительных поверхностей

резина(15кч892р),  фторопласт - 4 (15кч892п)



Показатели надежности

Наработка на отказ, циклов, не менее

8000

Габаритные размеры СВВ



Основные габаритные и присоединительные размеры (мм), масса (кг)

DN

L

B

Н

H1

D

D1

b

a

Масса

25

160

90

480

390

68

85

14

14

15,5

50

230

125

545

395

102

125

18

16

20,0

65

290

140

600

440

122

145

20

18

31,0
