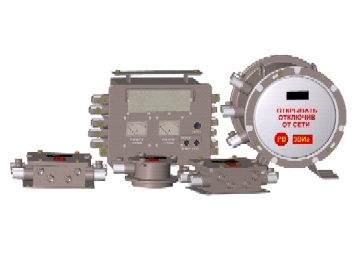

Аппарат контроля работы скребкового конвейера АКСК








Аппарат контроля работы скребкового конвейера АКСК

Аппарат предназначен для защитного отключения электропривода забойного скребкового конвейера (перегружателя) при экстренном стопорении рабочего органа, а также его возможном порыве (в т.ч. одной из тяговых круглозвенных цепей), контроля работы и индикации состояния основных сборочных единиц конвейера.

Аппарат рассчитан для эксплуатации в условиях подземных выработок шахт, опасных по газу и пыли, в макроклиматических районах с умеренным, холодным и тропическим климатом и изготавливается в климатическом исполнении УХЛ5, Т5.

Область применения

Для скребковых конвейеров, а также скребковых перегружателей, разрабатываемых на основе указанных скребковых конвейеров для угольных и сланцевых шахт.

Аппарат должен применяться в составе электрооборудования скребковых конвейеров (перегружателей) с установленной мощностью одного привода до 160 кВт, совместно с серийно выпускаемыми пускателями или комплектными устройствами управления, громкоговорящей связью АССУ, КУЗ, АС-3СМ.

Аппарат размещается на распред. пункте очистного забоя или непосредственно у головного привода скребкового конвейера.

Выполняемые функции

1) отключение электропривода скребкового конвейера (перегружателя) с блока контроля и индикации с отключением от источника электроэнергии; возможность оперативной блокировки реле "Готовность" аппарата (с помощью тумблера - "Работа - Блокировка");

2) совместная работа со средствами защиты от нарушения заданных режимов работы оборудования;

3) отключение электропривода скребкового конвейера при нарушении режима работы: порыве (в т.ч. одной из тяговых цепей) рабочего органа, отклонении тока нагрузки, потребляемого электродвигателями головного (концевого) приводов от граничных значений, в т.ч. вследствие экстренного стопорения рабочего органа; отсутствии скребка в контуре рабочего органа; уменьшении скорости движения рабочего органа (менее 0,6 номинальной); исчезновении  напряжения питания с аппарата;

4) осуществление необходимых блокировок с другими механизмами;

5) световая индикация конкретного отказа (отказов) контролируемых объектов с  сохранением данной информации до ее принудительного сброса (без отключения напряжения питания с аппарата);

 6) контроль машинного времени работы скребкового конвейера.



Основные параметры и размеры

Наименование основного параметра и размера

Норма

1. Количество контролируемых объектов, ед.: (рабочий орган, электропривод головной, электропривод концевой).

3

2. Напряжение однофазной питающей сети, В

660/127

3. Диапазон контроля тока нагрузки электропривода, А

60-250

4. Допустимый зазор между рабочей поверхностью датчика и скребком (звеньями тяговой цепи), мм, не более

45

5. Время срабатывания аппарата на отключение, сек., не более, (регулируется)

3

6. Габариты, мм, не более:

блок контроля и индикации

 блок штрековый

электроблок

датчик движения рабочего органа конвейера (без кабеля)

датчик скорости

коробка клеммнаяизлучатель (без кабеля)

            460x450x430

650x550x530

450x250x150

165x50

340x300x225

420x250x120

150x80x50

7. Масса, кг, не более

блок контроля и индикации

блок штрековый

электроблок

датчик движения рабочего органа конвейера (без кабеля)

датчик скорости

коробка клеммнаяизлучатель

35,0

67,0

15,0

4,5

16,0

15,0

1,0

8. Масса комплекта поставки (без упаковки), кг, не более

163/192,0



Комплект поставки

АКСК.1 - с выполнением основных функций по защитному отключению электропривода забойного скребкового конвейера (перегружателя) при экстренном стопорении рабочего органа, а также его возможном порыве (в том числе, одной из тяговых круглозвенных цепей), контроля работы и индикации состояния основных сборочных единиц конвейера у головного привода (один электроблок).

АКСК.2 - с выполнением функций индификации аппарата АКСК.1 и дополнительно контроль работы и индикации состояния основных сборочных единиц конвейера у концевого привода (два электроблока).

АКСК.3 - с выполнением функций модификации АКСК.1 и с расширенным

объемом параметров функционального технического диагностирования (в том числе, контроль температуры рабочей жидкости гидромуфты, температуры нагрева редуктора, срабатывание ДРТ приводного электродвигателя, контроль скорости движения рабочего органа конвейера, контроль машинного времени работы скребкового конвейера), а также причины отказа на панели электроблока.

АКСК.4 - с выполнением функций модификации АКСК.2 и АКСК.3.



Состав аппарата

АКСК.1(3)

АКСК.2(4)

1. Блок штрековый

1

1

2. Блок контроля индикации

1

1

3. Электроблок

1

2

4. Датчик скорости

1

1

5. Излучатель

1

1

6. Датчик движения рабочего органа

3

6

7. Коробка клеммная

1

1
