Фильтры воздуха пневматических систем серии FN поставляются с присоединительными размерами G1/4" ~G1". Фильтры серии FN относятся к фильтрам циклонного типа и используются для очистки воздуха пневматических систем от капельной влаги и масла при давлении до 10 Бар. Другими словами они отделяют от воздуха уже сконденсировавшиеся пары влаги, поэтому их необходимо устанавливать около устройства потребляющего сжатый воздух, а не около компрессора, после которого воздух еще горячий и влага в нем еще не успела сконденсироваться. Тонкость фильтрации составляет 25мкм. Нами поставляется две основные модификации фильтров с ручным и автоматическим сбросом конденсата. В фильтре с автоматическим сбросом конденсата, слив воды происходит при достижении заданного уровня жидкости в колбе в независимости от наличия давления воздуха. За фильтром с ручным сбросом конденсата необходимо следить и сливать жидкость своевременно.
Выбор фильтра
Используйте фильтры в левой части экрана для отбора фильтров серии FN по присоединительной резьбе, расходу воздуха и типу слива конденсата. Результаты отбора находятся внизу данной страницы.
Правильно выбранный фильтр обеспечивает:
- Требуемую тонкость отчистки.
- Требуемый расход воздуха через фильтр.
Тонкость отчистки фильтров серии FN составляет 25 мкм, что достаточно для использования их для очистки воздуха перед всеми основными пневматическими элементами: распределителями, цилиндрами, пневматическим инструментом.
Для правильного выбора фильтра Вам необходимо знать какой расход воздуха будет через него проходить. На графике приведенном ниже показано падение давления воздуха на фильтре в зависимости от присоединительной резьбы и расхода воздуха через фильтр.
Для качественной очистки воздуха падение давления на фильтре должно находится в пределах 0,1 – 0,3 бар. Это связано со средней скоростью движения воздуха в фильтре. Если падение давления на фильтре при планируемом расходе оказалось меньше 0,1 бар, то скорость воздуха в нем будет невысока, следовательно, центробежная сила, действующая на частички влаги и масла в турбулентной зоне мала и эффективность очистки падает. В таком случае, необходимо переходить на фильтр с меньшего типоразмера и, наоборот, при падении давления более 0,3 бар необходимо выбрать больший фильтр т.к. неоправданное увеличение потерь давления воздуха при его транспортировании от компрессора к потребителю значительно сказывается на стоимости использования сжатого воздуха.
Технические характеристики фильтра воздуха серии FN

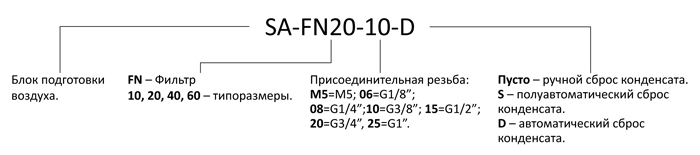

| Рабочая среда | Воздух | |||||
| Конструкция | Циклонного типа | |||||
| Материалы | Алюминий, технополимер, нейлон, NBR, POM | |||||
| Присоединение | M5~G1” | |||||
| Крепление | Вертикальное крепление | |||||
| Максимальное входное давление | 10 Бар | |||||
| Тонкость фильтрации | 25 мкм | |||||
| Диапазон рабочих температур | 0~60 °С | |||||
| Слив конденсата | ручной и автоматический | |||||
| Модель | FN10 | FN20 | FN40 | FN60 | ||
| Присоединительная резьба | M5, G1/8” | G1/8”G1/4”, G3/8” | G3/8”, G1/2”, G3/4” | G3/4”, G1” | ||
| Номинальный расход, Нл/мин | 500 | 1700 | 3500 |
11500 |
||
| Наличие защитного стакана | - |
+ |
+ |
+ | ||
Габаритные и присоединительные размеры фильтра воздуха серии FN

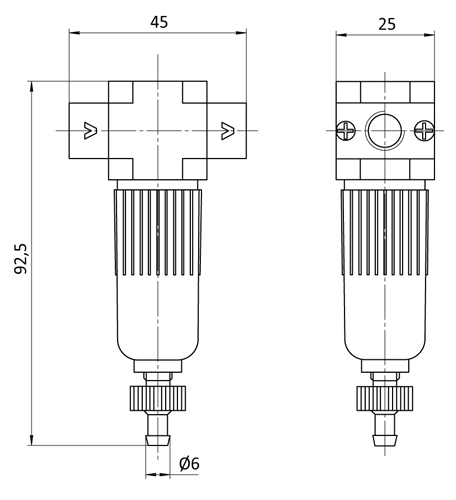

SA-FN10-M5, SA-FN10-06

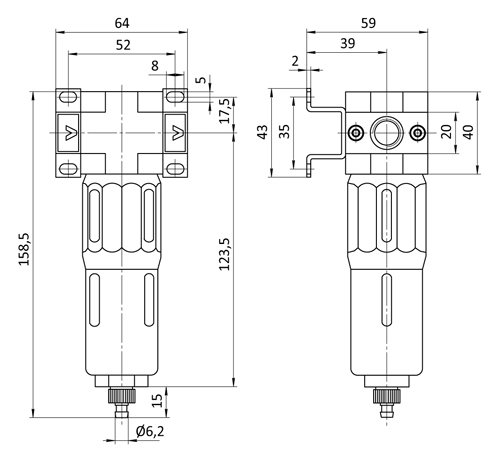

SA-FN20-06, SA-FN20-08, SA-FN20-10

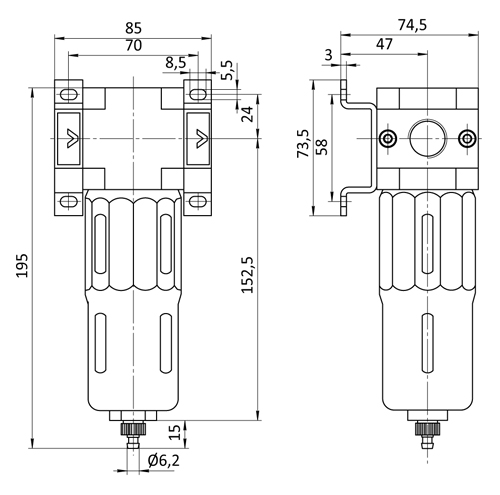

SA-FN40-10, SA-FN40-15, SA-FN40-20

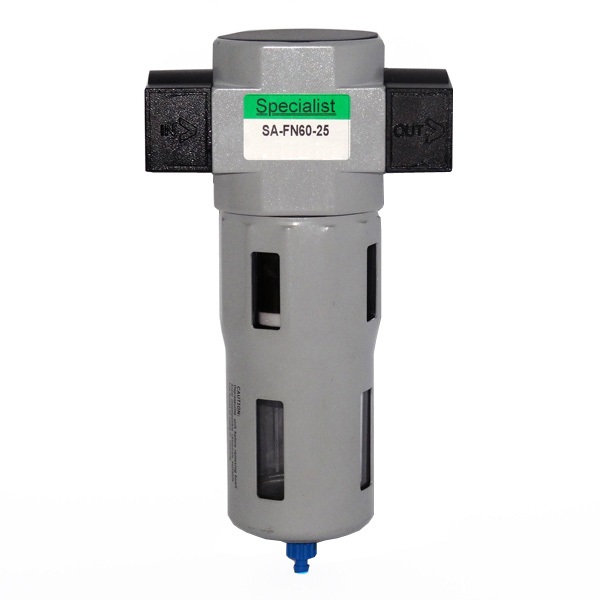

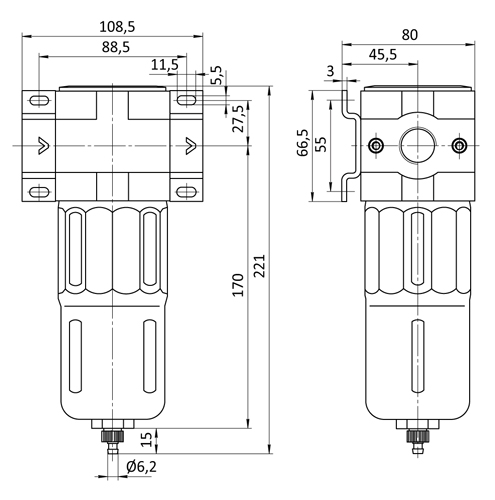

SA-FN60-20, SA-FN60-25
Купить или заказать "Фильтры воздуха серии SA-FN", а также узнать оптовые цены можно через форму заказа или по тел.: (067)579-75-35. Доставка по всем городам Украины ;
