Блоки подготовки воздуха серии SA-CU

Общие сведения

Блоки подготовки воздуха в пневмосетях серии CU поставляются с присоединительными резьбами G1/4 - G1"манометром и кронштейном. Блоки подготовки воздуха серии CU используются для отделения твердых частиц и капельной влаги от воздуха в пневматической системе, регулирования давления на выходе в диапазоне от 0 до 8 Бар при максимальном входном давлении до 10 Бар, а также для подачи в воздух масла, для смазки трущихся частей пневматических элементов. Блок подготовки воздуха серии CU состоит из фильтра-регулятора и маслораспылителя (лубрикатора), собранных в одном корпусе. Фильтр оснащен полуавтоматическим сбросом конденсата, редуктор клапаном сброса избыточного давления со стороны потребителя, маслораспылитель позволяет регулировать объем масла подающегося в систему. Использование блока подготовки воздуха собранного из фильтра-регулятора и маслораспылителя, позволяет экономить пространство, также данная сборка стоит дешевле чем сборка из фильтра, регулятора и маслораспылителя.

Блок подготовки воздуха состоит из 3-х элементов, но при его выборе стоит в первую очередь ориентироваться на правильный подбор по характеристикам регулятора давления. Если блок правильно выбран по этим характеристикам, фильтр и маслораспылитель также будут работать эффективно.

При увеличении расхода воздуха через регулятор, давление на нем будет падать от фактически настроенного, величина падения давления на регуляторе показана на графике.

На верхнем графике показано насколько упадет давление на выходе регулятора давления от настроенного при входном давлении в регулятор 7 Бар и настроенном давлении на выходе 6 Бар. Другими словами, если без расхода воздуха Вы настроили на регуляторе давления с резьбой G1/4 выходное давление 6 Бар при входном 7 Бар, а потом через этот регулятор начался расход воздуха 500 литров в минуту, то фактическое выходное давление будет составлять 5,5 Бар. На нижнем графике приведена информация о падении давления на регуляторе при входном давлении 7 Бар и настроенном на выходе 4 Бара.

Правила эксплуатации блока подготовки воздуха

• Блок подготовки воздуха должен устанавливаться строго вертикально, отверстием для сброса конденсата в фильтре вниз.
• Необходимо соблюдать правильность подключения сжатого воздуха к блоку подготовки (правильное направление прохождения воздуха через блок подготовки показано стрелкой на его корпусе, либо надписями IN/OUT или цифрами 1/2, где 1 - вход, 2- выход).
• Если Вы используете блок подготовки воздуха с полуавтоматическим или ручным сбросом конденсата, не забывайте следить за уровнем жидкости в колбе фильтра.
• Своевременно меняйте фильтрующий элемент. Срок службы фильтрующего элемента зависит от качества воздуха подаваемого в фильтр и может составлять от 1 дня до нескольких месяцев. Дополнительные фильтрующие элементы Вы найдете в разделе Рекомендованные принадлежности внизу страниц заказа блоков подготовки.
• Для настройки давления потяните рукоятку регулятора давления вверх до щелчка, после этого крутите рукоятку по направлению стрелок указанных на ней для увеличения / уменьшения давления. После настройки давления нажмите на рукоятку регулятора сверху, для фиксации настроенного давления.
• Вы можете отключить и сбросить воздух из пневмосистемы после блока подготовки воздуха, для этого максимально выкрутите рукоятку в сторону снижения давления, при этом Вы услышите шум выходящего воздуха, это идет сброс давления из пневмосистемы. Когда сброс воздуха окончится, блок подготовки будет перекрыт, а воздух из пневмосистемы после него полностью сброшен.
• В маслораспылитель необходимо заливать масло для пневматических систем с кинетической вязкость 32мм2/с, ISO VG32 тип D по DIN 51502.
• Масло необходимо заливать до отметки Максимальный уровень.
• Если Вы начали подачу масла в пневматическую систему, то прекращать подачу нельзя. Следите за уровнем масла в колбе маслораспылителя и своевременно доливайте его.
• Используйте регулятор в верхней части маслораспылителя для настройки интенсивности подачи масла в пневмосистему.

Технические характеристики блока подготовки воздуха серии CU

Габаритные и присоединительные размеры блока подготовки воздуха серии CU.

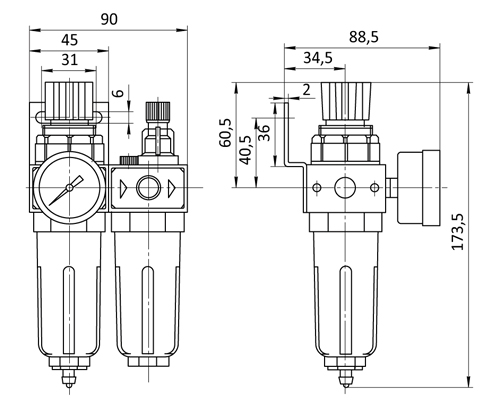

SA-CU20-08

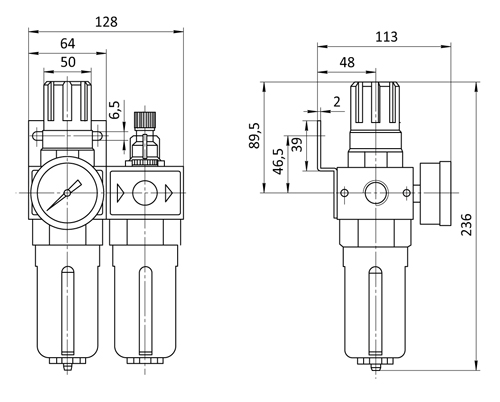

SA-CU40-08, SA-CU40-10, SA-CU40-15

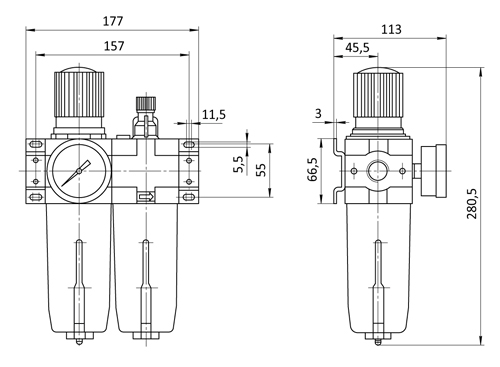

SA-CU60-20, SA-CU60-25

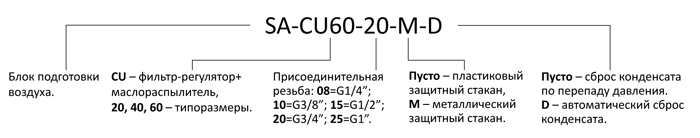

Кодировка:
