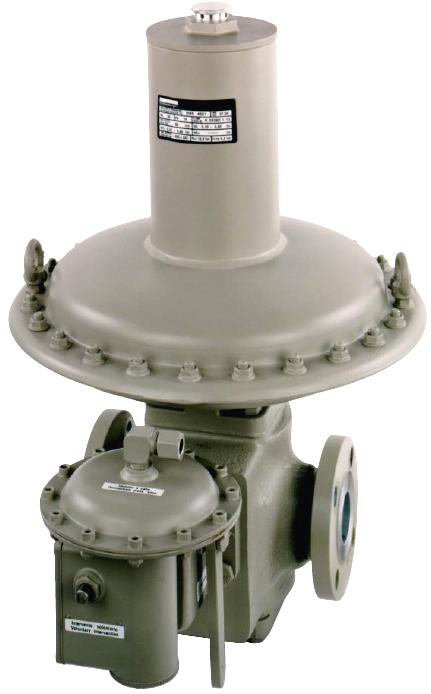

Регуляторы давления газа RB4000
Применение
Регулятор разработан для применения в промышленном секторе и поставщиками газа: тепловые станции, горелки, печи, промышленные котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа при больших расходах.
- Высокая точность при больших расходах
- Точность настройки параметров
- Простота обслуживания
- Сбалансированная компенсационная система устраняет влияние колебания входного давления
- Надежная износостойкая конструкция для работы на среднем и высоком давлении
- Низкий уровень шума
- Встроенные ПЗК
- Применяются большинством европейских поставщиков газа
Описание
RB 4000 – регулятор прямого действия, с нагруженной пружиной, со встроенными предохранительно-запорными клапанами (ПЗК).
ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.
После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях.
Технические характеристики
|
Входное давление |
0,35 … 19 бар |
|
Газ |
природный, пропан, бутан, воздух, азот или любой другой неагрессивный газ |
|
Выходное давление |
0,01 … 2,1 бар (2,5 бар для DN25) |
|
Класс точности |
АС5 и SG10 |
|
Диапазон рабочих температур |
минус 30 … 60 ºС |
|
Монтажное положение |
горизонтальное и вертикальное |
|
Устройства безопасности |
ПЗК по превышению давления (опция) ПЗК по снижению давления (опция) |
|
Опции |
встроенный шумоподавитель (до 15 дБ) монитор версия |
|
|
|
* Монитор версия – позволяет использовать регулятор в качестве
дублирующего узла редуцирования на случай отказа основного.
Присоединительные размеры
|
Входной диаметр, Ø |
DN 25, 40, 50, 50*80, 80 и 100 |
|
Выходной диаметр, Ø |
DN 25, 40, 50, 50*80, 80 и 100 |
|
Материал фланцев |
Сталь: PN16, PN20, PN25, PN50 Чугун: PN16, PN20, PN25 |
Материалы
|
Корпус |
Чугун (UNI ISO 1083 gr 500-7) или сталь (ASTM A216 WCB) |
|
Головка |
Сталь (UNI EN10025) |
|
Внутренние детали |
Нерж. сталь и латунь |
|
Уплотнения |
Нитриловая резина |
|
Мембраны |
Синтетическая резина с волокнистой основой |
Обозначение типа регуляторов серии RB 4000
Для обозначения типа регулятора используется система кодификации, указанная в таблице 1.
|
R |
X |
X |
4 |
0 |
X |
X |
|
DN |
X |
X |
Опции |
|
|
B |
|
|
|
|
|
|
|
|
|
Сбалансированная – высоко точная версия |
|
|
|
E |
|
|
|
|
|
|
|
|
Внешний импульс |
|
|
|
|
|
|
1 |
|
|
|
|
|
Низкое давление (от 10 до 150 мбар) |
|
|
|
|
|
|
2 |
|
|
|
|
|
Среднее давление (от 0.15 дo 1 бар) |
|
|
|
|
|
|
3 |
|
|
|
|
|
Высокое давление (от 1.0 дo 2.1 (2.5) бар) |
|
|
|
|
|
|
4 |
|
|
|
|
|
Высокое давление (от 0.7 дo 2.0) DN80 и DN100 |
|
|
|
|
|
|
|
0 |
|
|
|
|
Без защитных устройств |
|
|
|
|
|
|
|
1 |
|
|
|
|
ПЗК со срабатыванием по превышению давлению |
|
|
|
|
|
|
|
2 |
|
|
|
|
ПЗК со срабатыванием по превышению и снижению давлению |
|
|
|
|
|
|
|
|
TR |
|
|
|
Урезанная головка |
|
|
|
|
|
|
|
|
|
25 |
|
|
Отверстие (Ø 23 мм) |
|
|
|
|
|
|
|
|
|
40 |
|
|
Отверстие (Ø 38 мм) |
|
|
|
|
|
|
|
|
|
50 |
|
|
Отверстие (Ø 48 мм) |
|
|
|
|
|
|
|
|
|
50*80 |
|
|
Отверстие (Ø 48 мм) |
|
|
|
|
|
|
|
|
|
80 |
|
|
Отверстие (Ø 78 мм) |
|
|
|
|
|
|
|
|
|
100 |
|
|
Отверстие (Ø 98 мм) |
|
|
|
|
|
|
|
|
|
|
M |
|
Монитор версия |
|
|
|
|
|
|
|
|
|
|
|
S |
С шумоподавителем |
|
|
|
|
|
|
|
|
|
|
|
|
|
ПСК – предохранительный сбросной клапан;
ПЗК – предохранительный запорный клапан.
Выбор модели ПЗК
Регуляторы давления газа серии RB 4000 могут оснащаться встроенным ПЗК со срабатыванием по превышению давления или комбинированным ПЗК со срабатыванием по превышению и по снижению давления.
С регуляторами серии RB 4000 поставляються два типа ПЗК: SSV 8600 и SSV 8500
SSV 8600 c DN 25 / 40 / 50*80 / 80 / 100
SSV 8500 c DN 25 / 40 / 50 / 80
