Регуляторы давления газа RB4600
Применение
Регулятор разработан для применения в промышленном секторе и поставщиками газа: тепловые станции, горелки, печи, промышленные котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа при больших расходах.
- Компактный мощный регулятор
- Стабильная работа при малой разнице между входным и выходным давлением
- Интегрированный монитор (дублирующий регулятор)
- Беспрецедентная точность работы
- Сбалансированная компенсационная система устраняет эффект «подкачки»
- Надежная износостойкая конструкция для работы на среднем и высоком давлении
- Низкий уровень шума
- Встроенные ПЗК
Применяются большинством европейских поставщиков газа
Описание

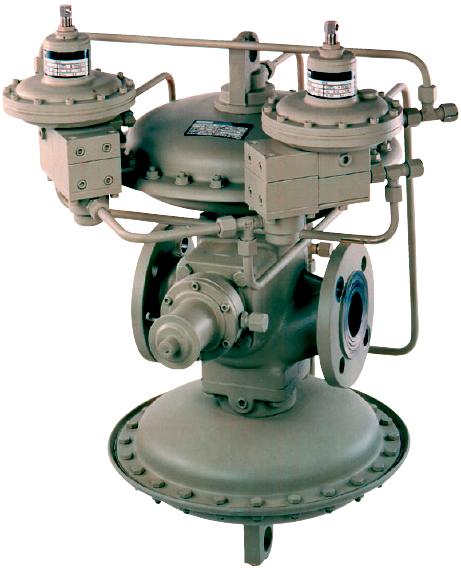

RB 4600 – компактный регулятор управляемый пилотом с интегрированным монитором (дублирующим регулятором), который также управляется пилотом, со встроенными предохранительно-запорными клапанами (ПЗК).
ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.
ПЗК снабжен байпасной линией для облегчения сброса.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном.
Технические характеристики
|
Входное давление |
(Рвых + 0,5) … 25 бар |
|
Газ |
природный, пропан, бутан, воздух, азот или любой другой неагрессивный газ |
|
Выходное давление |
0,005 … 13 бар |
|
Класс точности |
5 … 20 мбар - AC20 / SG50 20 … 50 мбар - AC10 / SG30 50 … 200 мбар - AC5 / SG10 0,2 … 13 бар - AC2,5 / SG10 |
|
Диапазон рабочих температур |
минус 30 … 60 ºС |
|
Монтажное положение |
горизонтальное и вертикальное |
|
Устройства безопасности |
ПЗК по превышению давления ПЗК по снижению давления |
|
Опции |
встроенный шумоподавитель индикатор положения ПЗК акселератор для экстренного закрытия |
|
|
|
Присоединительные размеры
|
Входной диаметр, Ø |
DN 25, 40, 50, 80, 100 (фланцы) |
|
Выходной диаметр, Ø |
DN 25, 40, 50, 80, 100 (фланцы) |
|
Материал фланцев |
Сталь: PN16, PN20, PN25 (ISO 7005) Чугун: PN16, PN20 (ISO 7005) |
Материалы
|
Корпус |
Чугун (ISO 1083 gr 500-7) или сталь ASTM A216 WCB |
|
Пилот |
Исполнительный механизм: сталь (UNI 5105) Корпус: алюминий (UNI 6362) |
|
Головка |
Сталь |
|
Внутренние детали |
Нерж. сталь и латунь |
|
Уплотнения |
Нитриловая резина |
|
Мембраны |
Синтетическая материал с волокнистой основой |
|
|
|
Обозначение типа регуляторов серии RB 4600
Для обозначения типа регулятора используется система кодификации, указанная в таблице 1.
|
R |
X |
X |
4 |
X |
X |
X |
DN |
X |
Опции |
|
|
B |
|
|
|
|
|
|
|
Сбалансированная – высоко точная версия |
|
|
|
E |
|
|
|
|
|
|
Внешний импульс |
|
|
|
|
|
6 |
|
|
|
|
Стандарт / Встроенный монитор |
|
|
|
|
|
|
1 |
|
|
|
Низкое давление (TF 511): 5 - 280 мбар |
|
|
|
|
|
|
2 |
|
|
|
Среднее давление (TF 512): 0.1 – 1 бар |
|
|
|
|
|
|
3 |
|
|
|
Высокое давление (TF 513): 0.25 – 13 бар |
|
|
|
|
|
|
|
0 |
|
|
Без защитных устройств |
|
|
|
|
|
|
|
1 |
|
|
Сбросной клапан (ПЗК) со срабатыванием по высокому давлению |
|
|
|
|
|
|
|
2 |
|
|
Сбросной клапан (ПЗК) со срабатыванием по высокому и низкому давлению |
|
|
|
|
|
|
|
|
25 |
|
Отверстие (Ø 23 мм) |
|
|
|
|
|
|
|
|
40 |
|
Отверстие (Ø 38 мм) |
|
|
|
|
|
|
|
|
50 |
|
Отверстие (Ø 48 мм) |
|
|
|
|
|
|
|
|
80 |
|
Отверстие (Ø 78 мм) |
|
|
|
|
|
|
|
|
100 |
|
Отверстие (Ø 98 мм) |
|
|
|
|
|
|
|
|
|
S |
Со встроенным шумоподавителем |
*ПЗК – предохранительно-запорный клапан;
Выбор модели ПЗК
Регуляторы давления газа серии RB 4600 могут оснащаться встроенным ПЗК со срабатыванием по превышению давления или комбинированным ПЗК со срабатыванием по превышению и по снижению давления (кроме DN100).
С регуляторами серии RB 4600 поставляються два типа ПЗК: SSV 8600 и SSV 8500
SSV 8600 c DN 25 / 40 / 50 / 80
SSV 8500 c DN 25 / 40 / 50 / 80
