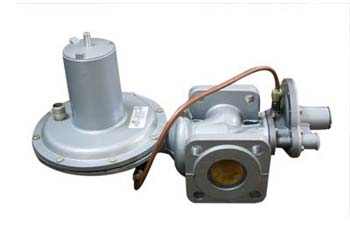

Регуляторы давления газа РДНК-400, РДНК-1000, РДНК-У
РДНК — регулятор давления газа комбинированный, применяемый для редуцирования среднего и высокого давления на низкое, автоматического поддержания выходного давления на установленном уровне независимо от изменений входного давления и расхода. При аварийном повышении или понижении выходного давления за пределы допустимых установленных значений регулятор давления РДНК производит автоматическое отключение подачи газа.
Технические характеристики
|
Наименование параметра |
Тип изделия |
||||
|
РДНК-400 |
РДНК-400М |
РДНК-1000 |
РДНК-У |
||
|
Регулируемая среда |
Природный газ по ГОСТ 5542-87 |
||||
|
Температура окружающей среды, °С |
от минус 40 до +60 |
||||
|
Максимальная пропускная способность, м3/ч |
300 |
600 |
900 |
1000 |
|
|
Максимальное входное давление, МПа |
0,6 |
1,2 |
|||
|
Выходное давление, кПа |
от 2 до 5 |
||||
|
Точность регулирования выходного давления, % |
±10 |
||||
|
Давление срабатывания автоматического отключающего устройства, кПа |
При повышении выходного давления |
(1,15...1,25) Р раб. макс. |
|||
|
При понижении выходного давления |
(0,30...0,50) Р раб. макс. |
||||
|
Присоединительные размеры патрубков,условный проход, мм, соединение |
ВходВыход |
50 (фланцевое по ГОСТ 12 820-80)50 (фланцевое по ГОСТ 12 820-80) |
|||
|
Габаритные размеры, мм |
512х220х270 |
||||
|
Строительный размер, мм |
170 |
||||
|
Масса, кг |
8 |
||||
|
Срок службы, лет |
15 |
||||
|
Гарантийный срок, мес |
18 |
||||
|
Пропускная способность, м3/ч |
Рвх=0,1 МПа |
- |
100 |
130 |
100 |
|
Рвх=0,2 МПа |
180 |
280 |
175 |
||
|
Рвх=0,3 МПа |
300 |
450 |
250 |
||
|
Рвх=0,4 МПа |
400 |
600 |
330 |
||
|
Рвх=0,5 МПа |
500 |
700 |
410 |
||
|
Рвх=0,6 МПа |
300 |
600 |
900 |
500 |
|
|
Рвх=0,9 МПа |
- |
- |
- |
750 |
|
|
Рвх=1,2 МПа |
1000 |
||||
|
Комплектность |
РДНК-400-05-00-13-01-02 (Ø 3,5) - пружина РДГД-20-04-08-04-01 (Ø 2) - пружина РДГД-20-04-08-05-01 (Ø 1,2) - пружина-мембрана РДНК-400-05-03-01 |
||||
