Поворотная задвижка типа "Батерфляй" для воды, пара, газообразных сред
 |
 |
Поворотная задвижка типа Батерфляй предназначена для перекрытия или дросселирования потока, перемещаемой по трубопроводам среды - воды, газообразных сред, пара, других жидкостей.
Поворотная задвижка Батерфляй может быть установлена на трубопроводе между стандартными ответными фланцами без применения дополнительных уплотнений (футеровка корпуса одновременно исполняет роль уплотнений). Для центровки заслонки "Батерфляй" между фланцами на ее корпусе выполнены приливы с отверстиями, через которые пропускаются стяжные болты или шпильки.
Основные преимущества:
возможность регулирования расхода жидкости;
надежность и простота монтажа и эксплуатации;
малые монтажные длины.
1. Поворотная задвижка типа "Батерфляй" для газа
Материалы:
Корпус: GGG - 40
Шток: нержавеющая сталь AISI 416
Уплотнение: NBR
Технические характеристики:
Номинальное давление, бар: 16
Максимльная рабочая температура, оС: 130
Присоединение: фланцевое
Диаметр, мм: 25 - 300
2.Поворотная задвижка типа "Батерфляй" для воды, пара, жидких сред
Материалы:
Корпус: чугун
Шток: нержавеющая сталь AISI 416
Уплотнение: EPDM
Технические характеристики:
Номинальное давление, бар: 16 (DN 25-300), 10 (DN 350-600)
Максимльная рабочая температура, оС: 130
Присоединение: фланцевое
Диаметр, мм: 25 - 600

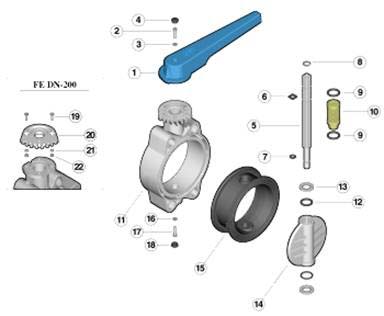

| 1 - Ручка 2 - болт 3 - шайба 4 - заглушка 5 - шток 6 - кольцевое уплотнеие вала 7 - кольцевое уплотнеие вала 8 - упругое стопорное кольцо 9 - кольцевое уплотнение втулки 10 - втулка 11 - корпус затвора |
12 - кольцевое уплотнение запорного диска 13 - антифрикционное кольцо 14 - шайба 15 - уплотнение 16 - шайба 17 - болт 18 - заглушка 19 - болт 20 - пластина 21 - шайба 22 - гайка |
