Задвижки чугунные 30ч906бр Ру10
 |
 |
Задвижки чугунные 30ч906бр клиновые двухдисковые с выдвижным шпинделем фланцевая (PN 10)
Среда - вода, пар, загрязненные неабразивными материалами, неагрессивные жидкости при температуре до 225 °С; нефть, масла при температуре до 90 °С. Устанавливается на трубопроводы диаметром: 50,80,100, 150, 200, 250, 300, 400,500мм.
Присоединение задвижки 30ч906бр к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса задвижки 30ч906бр - чугун
Герметичность затвора 30ч906бр - по классу "D" ГОСТ 9544-93

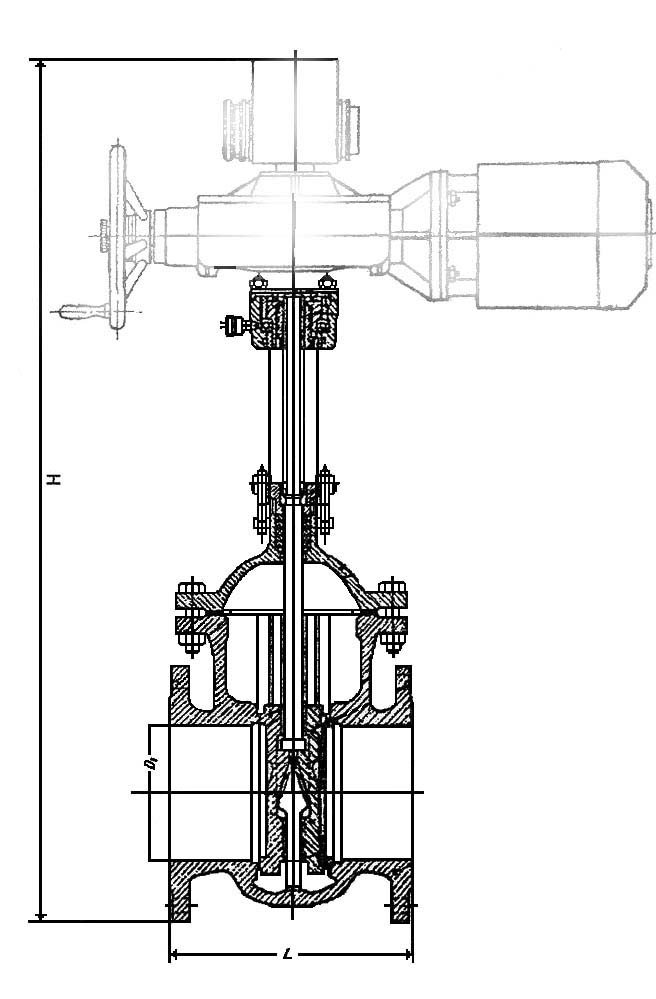

| DN | длина L, мм | высота Нmax, мм | масса, кг |
| 50 | 180,0 | 904,0 | 41,3 |
| 80 | 210,0 | 976,0 | 51,4 |
| 100 | 230,0 | 1042,0 | 65,0 |
| 150 | 280,0 | 1080,0 | 98,0 |
| 200 | 330,0 | 1166,0 | 165,0 |
| 250 | 450,0 | 1324,0 | 212,0 |
| 300 | 500,0 | 1494,0 | 287,0 |
| 350/300 | 550,0 | 1556,0 | 254,5 |
| 400 | 600,0 | 1839,0 | 492,0 |
| 500 | 700,0 | 1822,0 | 804,0 |
