Задвижки 30с15нж, 30с915нж клиновые стальные литые с выдвижным шпинделем

Задвижки 30с15нж, 30с915нж клиновые стальные литые с выдвижным шпинделем

Задвижка стальная 30с15нж, задвижка 30с915нж с не выдвижным шпинделем используются для построения трубопроводов, которые предназначены для передачи различных масел, нефти, воды, т.е. таких рабочих сред, которые не имеют твердых примесей и коррозийные свойства.

Задвижки клиновые литые с выдвижным шпинделем фланцевые типа 30с15нж (в т.ч. 30с15нж ду250) оборудованы ручным приводом в виде маховика, задвижки 30с915нж - электроприводом. Задвижка фланцевая 30с15нж, задвижка 30с915нж могут работать при давлении, не превышающим 40 кгс/см2. При этом рабочая температура задвижки 30с15нж может доходить до +450 градусов, а рабочая температура задвижки 30с915нж - до +425 градусов. Диаметрами трубопроводов, которые пригодны для установки 30с15нж являются 50, 80, 100, 150, 200, 250 мм; а для установки 30с915нж - более практичные диаметры, такие как 50, 80, 100, 150, 200, 250, 300, 500 мм.

Задвижки нержавеющие(30с15нж, 30с915нж) присоединяются к трубопроводу двумя способами:
-фланцевое присоединение, по ГОСТ 12815-80 для DN 50?500 мм (например, задвижка 30с15нж ду250);
-под приварку для DN 1000, 1200 мм.

По желанию заказчиков запорные устройства могут изготовливаться по классу герметичности А.

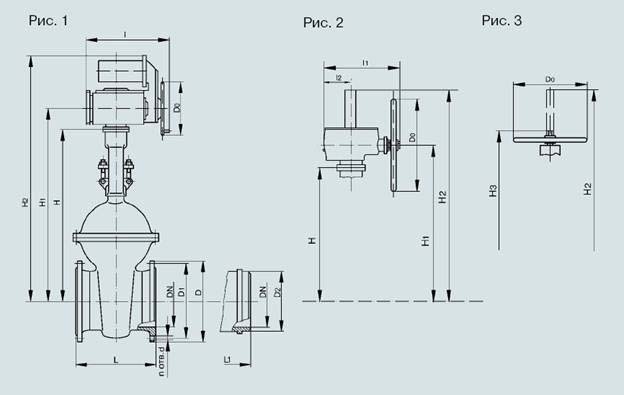

Основные размеры и чертёж задвижек 30с15нж, 30с915нж

Поставочные комплекты задвижек типа 30с15нж, 30с915нж

Поставочные комплекты задвижек 30с15нж, 30с915нж должны включать следующее:
задвижка;
редуктор или электропривод;
паспорт на задвижку;
паспорт на электропривод;
техническое описание;
комплект ответных фланцев с прокладками и крепежными деталями (оговаривается при заказе);
инструкция по эксплуатации электропривода.

Запросы и заказы задвижки 30с15нж, 30с915нж

При заказе и запросе задвижек 30с15нж, 30с915нж требуется указывать следующие характеристики:
полное наименование задвижки;
диаметр условного прохода (например, 30с15нж ду250);
номинальное давление;
климатическое исполнение;
условное обозначение исполнения;
обозначение технических условий на поставку.
