Задвижка 30ч6бр (30ч6бк)








Задвижка 30ч6бр (30ч6бк)

Задвижка 30ч6бр (30ч6бк) - параллельная двухдисковая с выдвижным шпинделем чугунная

Задвижка 30ч6бр (30ч6бк)

ОБЩИЕ СВЕДЕНИЯ



Задвижка чугунная параллельная двухдисковая с выдвижным шпинделем с органом ручного управления 30ч6бр; PN 1,0 МПа (10 кгс/см2) DN 50; 80; 100; 150; 200; 250; 300; 400; 500 мм предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды и пара при температуре до +225 °С, нефти и масел при температуре до +90 °С, бензольных углеводородов при температуре до +200 °С, фенолятов, растворов щелочей, каменноугольных масел, смол, надсмольных вод при температуре до +225 °С. Климатические условия эксплуатации и места установки по ГОСТ 15150-69, исполнение У1; У2 для умеренного климата, t от 40 до +40°С. Задвижка 30ч6бр (30ч6бк) обеспечивает герметичность в затворе по классу "С"; "Д" ГОСТ 9544-93. Задвижки, изготавленные на различных заводах производителях, по конструкции и техническим характеристикам не отличаются друг от друга, но имеют отличия по номеру чертежа. Присоединительные фланцы - по ГОСТ 12817-80 на РУ 1,0 МПа (10 кгс/см2). Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2.Ответные фланцы по ГОСТ 1282080 на PN 1,0 МПа (10 кгс/см2). Строительная длина по ГОСТ 3706-93.



УСЛОВИЯ ЭКСПЛУАТАЦИИ



Задвижка чугунная 30ч6бк изготавливается без уплотнительных колец. Задвижка чугунная 30ч6бр изготавливаются с латунными уплотнительными кольцами, ввальцованными в корпус и диски. Задвижка с условным проходом DN 400; 500 мм на крышке имеет пробку, которая служит для выпуска воздуха и заливки воды при испытании задвижки. Рабочее положение - любое. Направление подачи среды - любое. Рабочее положение затвора - полностью "открыто" или полностью "закрыто". Использование задвижки в качестве регулирующей арматуры не допускается. При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя, шпиндель с дисками опускается, клин раздвигает диски и происходит закрытие задвижки. Диски перемещаются по направляющим в корпусе. Между крышкой и корпусом установлена паронитовая прокладка. Для предупреждения прохода среды между крышкой и шпинделем помещается набивка, которая поддерживается сальником с помощью двух анкерных болтов. В качестве сальниковой набивки используется асбестовый шнур, пропитанный графитовой смазкой. Гарантийный срок эксплуатации - 18 месяцев со дня ввода эксплуатацию при условии надлежащего хранения и соблюдения потребителем требований по монтажу и эксплуатации. Гарантии не распространяются на сменные детали арматуры, требующие периодической замены или притирки, срок службы которых зависит от условий эксплуатации. Гарантийная наработка - от 200 до 400 циклов в пределах гарантийного срока эксплуатации. Срок консервации - 3 года.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Характеристики Показатель
Давление номинальное, РN, МПа (кгс/см2) 1,0 (10)
Рабочая среда нефть, масло, вода и другие жидкие среды нейтральные к материалам корпуса и деталям
Температура рабочей среды не более, t °С +225
Температура окружающей среды, t °С от -30 до +40
Класс герметичности по ГОСТ 9544-93 С; Д
Присоединение к трубопроводу фланцевое



Задвижка 30ч6бр (30ч6бк)

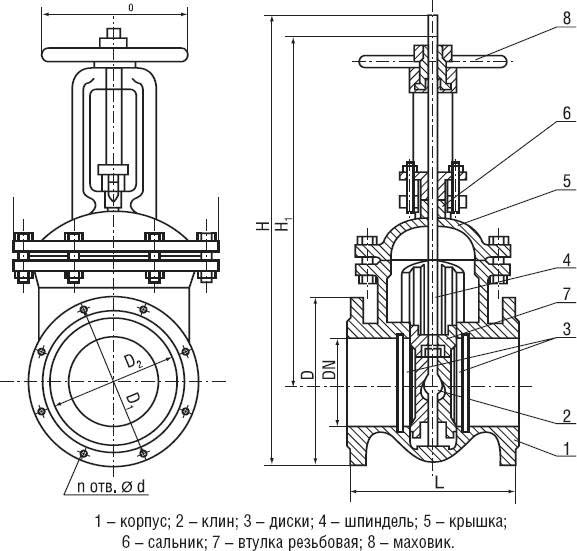

ГАБАРИТНЫЕ РАЗМЕРЫ



DN, мм L, мм D, мм D1, мм D2, мм D0, мм d, мм n H, мм H1, мм Масса, кг
50 180 160 125 102 160 18 4 341 278 18,0
80 210 195 160 138 160 18 4 456 364 28,0
100 230 215 180 158 200 18 8 536 421 38,0
125 255 245 210 184 240 18 8 628 485 57,0
150 280 260 240 212 240 22 8 735 570 74,0
200 330 335 295 268 280 23 8 920 710 120,0
250 450 390 350 320 320 23 8 1150 843 168,0
300 500 440 400 370 400 23 12 1505 1195 242,0
400 600 565 515 482 400 27 16 1560 1480 445,0
500 700 670 620 585 600 27 20 1750 1537 804,0








Купить или заказать "Задвижка 30ч6бр (30ч6бк)", а также узнать оптовые цены можно через форму заказа или по тел.: (057) 336-76-77, (057) 337-83-47. Доставка по всем городам Украины.
