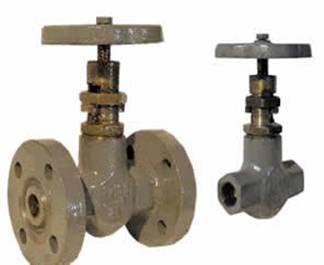

Вентиль запорный стальной на Ру=16,0 МПа (160 кгс/см2) 15с 57бк, 15нж57бк
Назначение: вентиля запорные стальные общепромышленного назначения на Ру=16,0 МПа (160 кгс/см2) и Dy от 15 до 25 мм при температуре среды не более 573 К (300 °С) применяются в качестве запорных устройств на трубопроводах.
| Проход Условный Dy, мм. |
Крутящий момент на рукоятке, Мкр, Н/м (кгс/м) | Коэффициент гидравлического сопротивления | Окружающая среда - воздух | |
| Температура К (°С) не ниже |
Относительная влажность при темп. 310 К, (%) | |||
| 15 | 40 (4,0) | 5,0 | 233 | 95 ±3 |
| 29 | 5,5 | (-40) | ||
| 25 | 6,0 | |||
| Обозначение исполнения | Таблица фигур | Проход услов-ный Dy, мм | Давление рабочее Рр, МПа (кгс/см2) | Темпе- ратура рабочей среды, К (°С) | Среда рабочая |
Материал основных деталей | Масса кг, не более | Рис | Размеры мм, не более | ||
| H | D±1,0 | d | |||||||||
| КМ160-015 | 15с57бк | 15 | 12,5(125) | 573(300) | Нефтепродукты | Сталь 25 | 3,3 | 1 | 217 | 90 | G1/2 |
| -01 | 15нж57бк | 14,0(140) | 15х5М | ||||||||
| -02 | 15нж57бк1 | 373(100) | 12х18Н10Т | ||||||||
| -03 | 15нж57бк2 | 16,0(160) | 10х17Н13М2Т | ||||||||
| КФ160-015 | 15с57бк1 |
Сталь 25 |
9,0 | 2 | 243 | 240 | 12 | ||||
| КМ160-020 | 15с57бк | 12,5 (125) | |||||||||
| -01 | 15нж57бк | 573(300) | 15х5М | 3,8 | 1 | 225 | 110 | G3/4 | |||
| -02 | 15нж57бк1 | 20 | 14,0(140) | 12х18Н10Т | |||||||
| -03 | 15нж57бк2 | 16,0(160) | 373(100) | 10х17Н13М2Т | |||||||
| КФ160-020 | 15с57бк1 | Сталь 25 | 10,8 | 2 | 250 | 276 | 18 | ||||
| КМ160-025 | 15с57бк | 12,5 (125) | |||||||||
| -01 | 15нж57бк | 14,0(140) | 573(300) | ||||||||
| -02 | 15нж57бк1 | 25 | 4,3 | 1 | 235 | 130 | G1 | ||||
| -03 | 15нж57бк2 |
16,0(160) | 373(100) | ||||||||
| КФ160-025 | 15с57бк1 | 12,5 (125) | 573(300) | 15,7 | 2 | 256 | 300 | 25 | |||
|
|
|

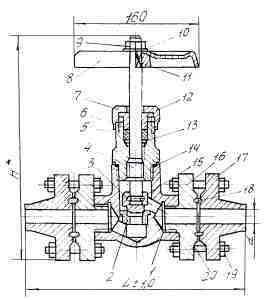

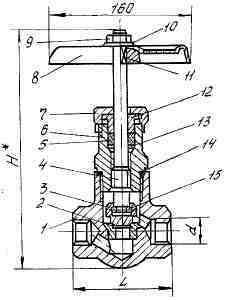

| Рис.1 | Рис.2 |
| 1 - корпус, 2 - седло, 3 - золотник, 4 - шпиндель, 5 - набивка, 6 - стойка, 8 - гайка, 9 - рукоятка, 10 - гайка, 12 - сальник, 13 - прокладка, 14 - кольцо поднабивочное, 15 - шарик | 1 - корпус, 2 - седло, 3 - золотник, 4 - шпиндель, 5 - набивка, 6 - стойка, 8 - гайка, 9 - рукоятка, 10 - гайка, 12 - сальник, 13 - прокладка, 14 - кольцо поднабивочное, 15 - шарик, 16 - 17 - фланцы, 18 - кольцо, 19 - гайки, 20 - шпильки. |
