Клапан запорный проходной (вентиль) 15нж6бк
 |
 |
Наименование изделия: Клапан запорный проходной
Марка: 15нж6бк
Назначение: предназначен для работы в качестве запорного устройства
Давление условное: PN, МПа (кгс/см2) 2,5(25)
Рабочая среда: жидкие среды, пар, воздух, инертный газ, агрессивные среды
Температура рабочей среды: до +350 градусов
Материал (основной): ст.12х18н10т
Ду 6,15
Клапаны изготавливаются с муфтовым присоединением к трубопроводу, с резьбой трубной цилиндрической по ГОСТ 6357-81.
Затвор - конусный золотник.
Герметичность затвора по ГОСТ 9544-93, класс С.
Уплотнение шпинделя - сальниковое.
Направление подачи среды - под золотник.
Управление клапана ручное - маховиком.

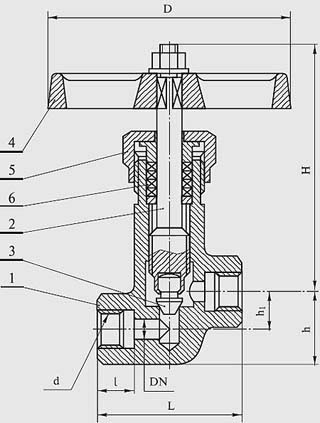

ОСНОВНЫЕ РАЗМЕРЫ, мм
| Усл. проход DN | Размеры | масса, кг | ||||||
| d | D | l | L | h1 | h | H | ||
| 6 | G1/4 | 65 | 10 | 40 | 11 | 23 | 60 | 0,3 |
| 15 | G1/2 | 80 | 13 | 58 | 21 | 38 | 126,5 | 0,94 |
