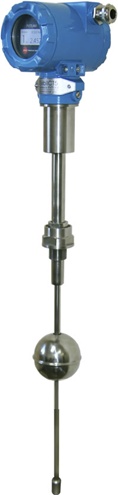

Уровнемер поплавковый магнитострикционный РУПТ-АМ








Уровнемер поплавковый магнитострикционный РУПТ-АМ

Уровнемер РУПТ-АМ предназначен для:

  • непрерывного преобразования уровня и уров­ня раздела жидких сред в стандартный токовый сигнал 4-20 мА;
  • определения температуры жидких сред (определение температуры осуществляется с не­нормированной точностью);
  • определения объема контролируемой среды в резервуаре с ненормированной точностью;
  • цифровой индикации одного из параметров (уровня в мм, уровня раздела сред в мм, темпера­туры в °С, объема в единицах, указанных в градуировочной таблице) или всех перечисленных параметров по очереди;
  • визуальной и релейной (типа сухой контакт) сигнализации назначенных пользователем 4-х аварийных уровней среды;
  • передачи информации об измеряемых пара­метрах по каналу связи на верхний уровень обра­ботки.

Уровнемер состоит из преобразователя пер­вичного (ПП) и преобразователя передающего (ППР).
Преобразователь первичный имеет вид взрывозащиты «искробезопасная электрическая цепь», уровень взрывозащиты «взрывобезопасный», маркировку взрывозащиты «1ExibIIBT5 в комплекте РУПТ-АМ» или «1ExibIICT5 в ком­плекте РУПТ-АМ», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах помеще­ний и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламенти­рующим применение электрооборудования во взрывоопасных условиях.
Преобразователь передающий имеет выходные искробезопасные электрические цепи уровня «ib», маркировку по взрывозащите «[Exib]IIC в ком­плекте РУПТ-АМ», соответствует требованиям ГОСТ Р 51330.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
Уровнемеры применяются при учетных и технологических операциях на нефтебазах при учетных и технологических операциях на нефтебазах, хранилищах сжиженного газа, автозаправочных станциях и других предприятиях различных отраслей промышленности.
Основные преимущества:
ПРИ ПЕРИОДИЧЕСКОЙ ПОВЕРКЕ НЕ ТРЕБУЕТСЯ СЛИВ ЖИДКОСТИ И ИЗВЛЕ­ЧЕНИЕ УРОВНЕМЕРА ИЗ РЕЗЕРВУАРА!

  • высокая точность и стабильность показаний;
  • независимость показаний от температурных изменений среды и окружающего воздуха;
  • простота настройки при первичной установке и в эксплуатации;
  • отсутствие пневматических линий и электропневмопреобразователей.

Пример записи для заказа







1.    Наименование уровнемера;

2.    Длина погружаемой части, м;

3.    Тип чувствительного элемента:
ж - с жестким чувстви­тельным элементом (от 1 до 3 м);
г - с гибким чувствитель­ным элементом (от 4 до 16 м);

4.    Плотность рабочей сре­ды, г/см3.

5.    Количество поплавков:
1П - 1 поплавок
2П - 2 поплавка

6.    Вид выходного сигнала.

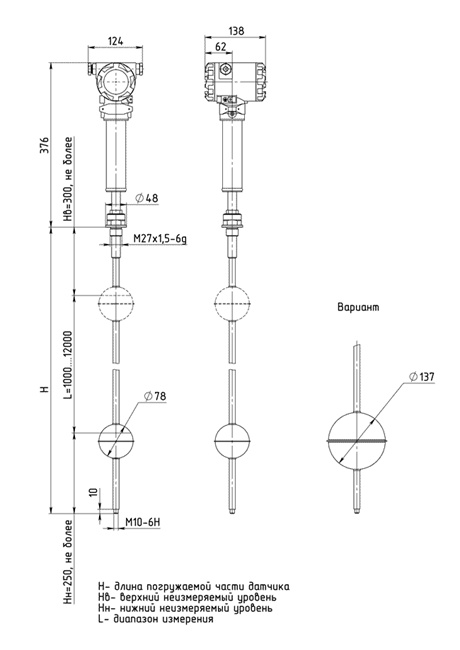

  Описание: РУАТ-АМ чертеж



Основные технические характеристики

  • Верхние пределы измерений уровня (диапазоны измерений уровня), м:
    - ПП с жестким чувствительным элементом, (ж)                 1,0; 1,6; 2,0; 2,5; 3,0
    - ПП с гибким чувствительным элементом, (г)                   4,0; 6,0; 8,0; 10,0; 12,0; 16,0
  • Нижний неизмеряемый уровень:
    - для исполнения с одним поплавком при измерении
    уровня среды или раздела двух сред, мм, не более           265
    - для исполнения с двумя поплавками:
         - при измерении уровня, мм, не более                       690
         - при измерении раздела, мм, не более                      390
  • Верхний  неизмеряемый уровень, мм, не более                300
  • Пределы допускаемой основной приведенной по­грешности при преобразовании уровня (или уров­ня раздела) среды в стандартный токовый выходной сигнал, %, не более: ±0,15
  • Пределы допускаемой основной абсолютной по­грешности цифровой индикации при измерении уровня, мм, не более:
    - ПП с верхним пределом измерения до 3 м                                                        ±2 (±1*)
    - ПП с верхним пределом измерения более 3 м                                                          ±2
        * по требованию Заказчика
  • Пределы допускаемой основной абсолютной по­грешности цифровой индикации при измерении уровня раздела сред, мм, не более                                                             ± 2
  • Вариация выходного сигнала не превышает аб­солютного значения предела допускаемой основ­ной погрешности.
  • Межповерочный интервал                                                                                             2 года
  • Погрешность срабатывания сигнализации, мм, не более                                                ±2
  • Дифференциал срабатывания сигнализации, мм                                                              5
  • Выходной сигнал, мА:                                                                                                        4-20
  • Температура контролируемой среды, °С, от ми­нус 40 до плюс 80 или от минус 40 до плюс 120 (в зависимости от исполнения элемента чувствительного ПП).
  • Плотность контролируемой среды, г/см3 (кг/м3)                                                        0,5 (500)
  • Разность плотностей верхней и нижней фаз при контроле уровня раздела сред, г/см3,                                                                                                   не менее 0,1
  • Избыточное давление контролируемой среды, МПа, не более:
    - для ПП с жестким чувствительным элементом                                   1,6 (4,0*)
    - для ПП с гибким чувствительным элементом                                    0,2
    * по требованию Заказчика
  • По устойчивости к климатическим воздействи­ям уровнемер имеет исполнение УХЛ по ГОСТ 15150:
    - преобразователь первичный - категория раз­мещения 1.1 при температуре
    от минус 50 °С до плюс 50 °С;
    - преобразователь передающий - категория раз­мещения 4.2 при температуре
    от плюс 5 °С до плюс 40 °С.
  • По защищенности от воздействия окружающей среды уровнемер имеет пылеводозащищенное исполнение IP54 (по отдельному заказу IP65 для ПП) по ГОСТ 14254.
  • Параметры питания:
    - напряжение питания переменного тока, В                  187÷242
    - частота переменного тока, Гц                                    50±1
    - напряжение питания   постоянного тока, В                 12±1,5 и 24±2,0
  • Мощность, потребляемая уровнемером, ВА, не более     15
  • Масса, кг, не более
    - ПП                                                                           20
    - ППР                                                                         1,5
