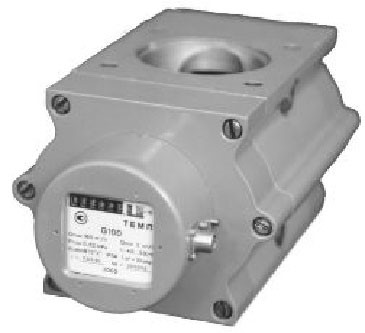

Счетчики газа роторные ТЕМП








Счетчики ТЕМП измеряют количество газа, который протекает в трубопроводе при действующих, значениях давления и температуры, границах от 1 м3/ч. до 250 м3/ч.Коммерческому учету подлежит газ, параметры которого приведены к нормальным условиям. Коммерческое количество газа ориентировочно определяется показаниями отсчетного механизма умноженными на значения абсолютного давления (Рабс=Рр+Ратм).Счетчики газа ТЕМП имеют выходной низкочастотный сигнал для работы с электронными вычислителями объема газа, имеют маркировку взрывозащиты 1ExibIIBСчетчики пригодны для работы с корректорами и могут применяться в системах контроля, регулирования и управления производственными процессами благодаря наличию выходного сигнала низкой частоты (типа "сухой контакт", коммутированное напряжение постоянного тока не более 15 В, коммутированный ток не боле 120 мА).Счетчики могут быть установлены на вертикальном или на горизонтальном газопроводе непосредственно по месту эксплуатации.В корпусе счетчика предусмотрены места для отбора давления и установки гильзы термометра.Большим преимуществом счетчиков газа «ТЕМП» - по сравнению со всеми остальными – является применение в конструкции счетчиков закрытых подшипников со смазкой, гарантирующей его работу в течении всего срока эксплуатации, что дает возможность не применять дополнительную систему смазки, т.е. необходимость заливать – через специальные отверстия – масло, что очень неудобно при эксплуатации и техническом обслуживании счетчиков. Поэтому, в отличие от всех остальных счетчиков, счетчики газа «ТЕМП» не требуют технического обслуживания в процессе эксплуатации.

Счетчики газа «ТЕМП» также более стойкие к пневмоударам, возникающим в газовой сети, чем другие счетчики.

Исполнение счетчиков

Условное обозначение (исполнение) счетчиков

Qmin,

м3/час

Qnom,

м3/час

Qmax,

м3/час

Пример записи обозначения счетчика при его заказе для объекта газопотребления:

- С номинальным значением объемного расхода газа 160 м3/час., Номинальным диаметром (DN) 100 и соотношением расходов (диапазоном измерений) Qmin: Qmax как 1:100:

"Счетчик газа роторный

G160 "ТЕМП" DN 100 1/100

ТУ У 30474655.001-2000 ";

- С номинальным значением объемного расхода газа 100 м3/час., Номинальным диаметром (DN) 80 и соотношением расходов (и измерений) Qmin: Qmax как 1:160:

"Счетчик газа роторныйG100 ”ТЕМП” DN 80  1/160

ТУ У 30474655.001-2000".

G25 “ТЕМП”  DN50 (DN40) 1/100

0,4

25,0

40,0

G40 “ТЕМП” DN50 (DN40) 1/100

0,65

40,0

65,0

G65 “ТЕМП”  DN100 (DN80) 1/50

2,0

65,0

100,0

G65 “ТЕМП” DN100 (DN80) 1/100

1,0

65,0

100,0

G100 “ТЕМП” DN100 (DN80) 1/50

3,0

100,0

160,0

G100 “ТЕМП” DN100 (DN80) 1/100

1,6

100,0

160,0

G100 “ТЕМП” DN100 (DN80) 1/160

1,0

100,0

160,0

G160 “ТЕМП” DN100 1/50

5,0

160,0

250,0

G160 “ТЕМП” DN100 1/100

2,5

160,0

250,0

G160 “ТЕМП” DN100 1/160

1,6

160,0

250,0

G250 “ТЕМП” DN100 1/100

8,0

250,0

400,0

G250 “ТЕМП” DN100 1/160

4,0

250,0

400,0

G25 “ТЕМП”  DN50 (DN40) 1/100

2,5

250,0

400,0

Характеристики счетчиков газа роторного типа "ТЕМП"

Характеристики

Типорозмери

G25

G40

G65

G100

G160

G250

Диапазон рабочих температур, °С

минус 50 … +60

Границы допустимой относительной погрешности, %:

от Qmax до Qt

от Qmin до Qt



± 1,0

± 2,0

Максимальная потеря давления для воздуха плотностью 1,2 кг/м3 за Qmax, Па:

120

150

150

300

450

1400

Максимальное рабочее избыточное давление, МПа

0,63

Рабочее положение

Вертикальное (направл потока газа: сверху вниз (желательное) или снизу вверх (не желательное)

горизонтальное (направл потока газа: слева направо или справа налево)

Выходной сигнал

низкочастотный - типу "сухой контакт"

Степень взрывозащиты

1ExibIIBT4 Х

Материал корпуса и роторов

Алюминиевые сплавы

Техническое обслуживание

не требуется, потому что отсутствует система смазки

Счетчик можно устанавливать как на горизонтальном, так и на вертикальном газопроводе.



При этом отсчетное устройство счетного механизма должен быть выставлен таким образом, чтобы визуальное считывание показаний было удобным. Для этого, в случае необходимости, через отверстие крышки счетного механизма нужно открутить на пол-оборота винт, повернуть крышку вместе с головкой счетного механизма в нужное положение и закрутить винт.
