Сигнализаторы уровня ультразвуковые УЗС








Сигнализаторы уровня ультразвуковые УЗС

Модели: 107, 108, 207, 208, 209, 210, 300, 400



Назначение
   Сигнализаторы ультразвуковые предназначены для контроля от одного до четырех положений уровня некипящих жидкостей (в том числе взрывоопасных) или сжиженных газов в различных технологических резервуарах и хранилищах в стационарных и корабельных условиях. Сигнализаторы обеспечивают два вида сигнализации: наличие (Н) или отсутствие (О) контролируемой среды. Ряд моделей позволяет контролировать уровень осажденных механических примесей (песок, глина и т.д.) в различных жидкостях (вода, углеводороды и т.д.).
   В сигнализаторах предусмотрен контроль исправности устройства  (самодиагностика) и индикация заданных уровней.

Принцип действия сигнализатора основан на методе импульсного зондирования ультразвуком, который заключается в сравнении времени прохождения ультразвукового сигнала через рабочий зазор чувствительного узла датчика, заполненный (или незаполненный) контролируемой жидкостью. Стабильность и точность срабатывания сигнализаторов не зависят от электрофизических свойств жидкости.
   Чувствительные элементы акустических датчиков АД выполнены из нержавеющей стали 12Х18Н10Т, что обеспечивает высокую коррозионностойкость сигнализаторов. Для высокоагрессивных сред предусмотрено исполнение из стали 08Х17Н15М3Т или AISI 316Ti.
   Сигнализаторы могут применяться на резервуарах, находящихся под высоким давлением – до 16 МПа.
   Комплект сигнализатора состоит из  акустических датчиков АД  (количество датчиков и точек контроля, определяются моделью сигнализатора) и  вторичного преобразователя ВП.

Основные технические характеристики

  •
    • Диапазон измерения уровня от 80 до 6 000 мм.
    • Рабочее избыточное давление:  до 16,0 МПа (в зависимости от типа АД).
    • Температура контролируемой среды до 250°С (модели с радиатором)
    • Условия эксплуатации:

температура окружающей среды -30 °С ... +50 °С (по заказу: -45 °С ... +50 °С)
относительная влажность            до 95% (при 35 °С)
вибрационные нагрузки             5 ... 80 Гц, 1g

  •
    • Взрывозащита:

ОЕxiaIIСТ5 для акустических датчиков, [Еxia]IIС для вторичного преобразователя
Допустимые значения параметров искробезопасной цепи, включая линию связи между датчиком и вторичным преобразователем сигнализаторов взрывозащищенного исполнения:
емкость – 3 мкФ, индуктивность – 0,33 мГн, сопротивление каждой жилы – 10 Ом.

  •
    • Степень защиты оболочек от проникновения воды и пыли IP54 по ГОСТ 14254-96.
    • Погрешность измерения:

—  ± 2 мм при вертикальной установке датчика;
—  ± 5 мм при горизонтальной установке датчика.

  •
    • Питание 220 В частотой 50 Гц
    • Потребляемая мощность не более 0,5 Вт на одну точку контроля
    • Выход:

— релейный, 4-20 mA, световая индикация.

  •
    • Время срабатывания не более 0,5 сек.
    • Исполнение чувствительного элемента: 12Х18Н10Т или 08Х17Н15М3Т (AISI 316Ti)
    • Присоединение к процессу:

— на штуцере с резьбой М48х2 или по заказу
— на фланце Ду=50;
— на фланце с накидным кольцом.

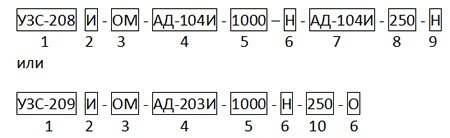

Пример записи для заказа




1 — модель прибора;
2 — взрывозащищенное исполнение;
3 — климатическое исполнение (указывается только для ОМ);
4, 7 — тип датчика
5, 8 — расстояние от фланца (штуцера) до номинальной линии срабатывания первого или второго датчика, в мм;
6, 9 — вид сигнализации Н (наличие среды) или О (отсутствие) для каждого датчика или точки контроля;
10 — расстояние от первой номинальной линии срабатывания до второй номинальной линии срабатывания, для одного датчика на две точки срабатывания, в мм.

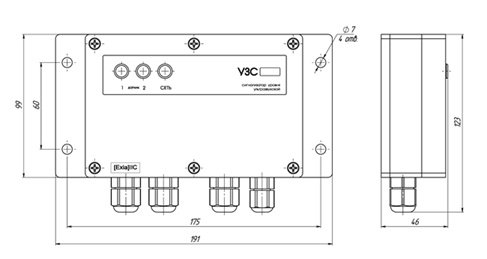

Габаритные и установочные размеры втричного преобразователя ВП

Акустические датчики АД-103, АД-106, АД-313 и Акустические датчики АД-203, АД-206, АД-223

Описание: Акустические датчики АД-103, АД-106, АД-313 и Акустические датчики АД-203, АД-206, АД-223

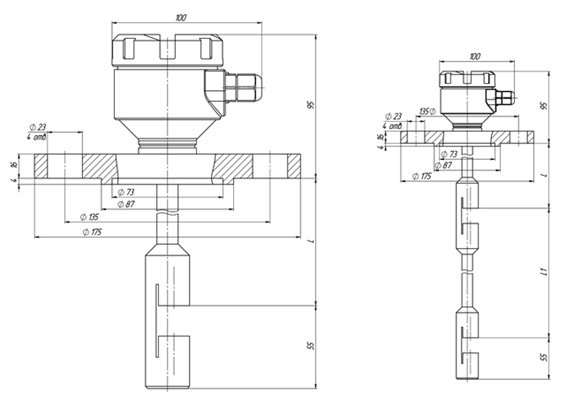

Акустические датчики АД-102, АД-105, АД-312 и Акустические датчики АД-202, АД-205, АД-322

Описание: Акустические датчики АД-102, АД-105, АД-312 и Акустические датчики АД-202, АД-205, АД-322

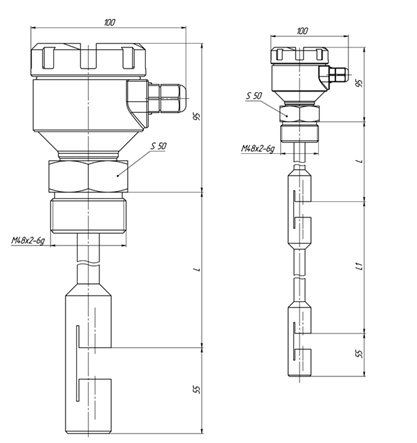

Акустические датчики АД-101, АД-104, АД-311 и Акустические датчики АД-201, АД-204, АД-321

Описание: Акустические датчики АД-101, АД-104, АД-311 и Акустические датчики АД-201, АД-204, АД-321
