Сигнализатор уровня поплавковый многоточечный СУГ-М








Сигнализатор уровня поплавковый многоточечный СУГ-М

Общие сведения
  Сигнализатор предназначен для контроля уровня жидкости или уровня разде¬ла двух несмешивающихся жидкостей в аппара¬тах и резервуарах технологических установок, в том числе на объектах атомной энергетики (ОАЭ). Контроль осуществляется в одной или нескольких точках (макс. 5)

По устойчивости к механическим воздействиям сигнализатор соответствует группе N3 по ГОСТ Р52931.

По степени защиты от пыли и воды сигнализатор соответствует исполнению IP54 по ГОСТ 14254.

Сигнализатор предназначен для работы вне взрывоопасных зон помещений.

Сигнализатор, при работе с барьером искрозащиты с уровнем взрывозащиты «ExibIICT6» для контакт¬ных датчиков, может быть использован в техни¬ческих аппаратах, где возможно образование взрывоопасных смесей.

Сигнализаторы исполнения для ОАЭ относятся к элементам нормальной эксплуатации (УСНЭ), классу безопасности 4Н по ПНАЭ г-01-011-97. Сигнализаторы исполнения для ОАЭ по сейсмо¬стойкости относятся к категории IIб по НП-031-01.



Технические данные

Описание: http://www.rossens.ru/pic/cube-news.gif Длина погружаемой части сигнализатора L, м
- Стержневой вариант: 0,1-3,0
- Тросовый (гибкий): 3,0-10,0

Описание: http://www.rossens.ru/pic/cube-news.gif Число точек контроля
- от 1 до 5 (для СУГ-М1, СУГ-М2);
- от 1 до 4 (для СУГ-М3);
- 1 (для СУГ-М1-Г);

Описание: http://www.rossens.ru/pic/cube-news.gif Расстояние между точками контроля:
- минимальное - в пределах габаритных размеров поплавка;
- максимальное - в пределах разности верхнего и нижнего измеряемых уровней;

Описание: http://www.rossens.ru/pic/cube-news.gif Нагрузка на контакты выходного реле вто¬ричного прибора (при мощности коммутации не более 10 ВА):
- ток, А: 10-6...0,5;
- напряжение, В:
     - на индуктивной нагрузке: 5*10-2...36;
     - на активной нагрузке: до 100;

Описание: http://www.rossens.ru/pic/cube-news.gif Дифференциал срабатывания, мм, не более: 10

Описание: http://www.rossens.ru/pic/cube-news.gif Нестабильность срабатывания, мм: ±5

Описание: http://www.rossens.ru/pic/cube-news.gif Масса (в зависимости от исполнения), кг не более: 5

Предельно допустимое рабочее избыточное давление, температура контролируемой среды и типы поплавков в зависимости от условий эксплуатации приведены в таблице 1.



Пример записи для заказа

1.    Тип сигнализатора;

2.    Исполнение для ОАЭ.

3.    Взрывозащищённое исполнение;

4.    Количество точек контроля;

5.    Длина погружной части, м;

6.    Расстояние до точек контроля, м;

7.    Наличие монтажного фланца;

Конструкция и принцип действия

Сигнализаторы состоят из корпуса, направляющей трубы с магнитоуправляемыми контактами (герконами), поплав¬ков с магнитами и скоб.

Количество герконов определяется количест¬вом дискретно контролируемых уровней (не бо¬лее пяти).

Контролируемые уровни определяются местом установки герконов.

Диапазон контролируемого уровня ограничива¬ется установкой скоб.

Сигнализаторы СУГ-М1 (рис. 3,4) с жёстким чув¬ствительным элементом и СУГ-М3 (рис. 5) с гиб¬ким чувствительным элементом предназначены для контроля уровня жидких сред; СУГ-М2 (рис. 1,2) с жёстким чувствительным элементом - для контроля уровня жидкости или уровня разде¬ла жидких сред; СУГ-М1-Г (рис. 4) с жестким чувствительным элементом предназначены для горизонтальной установки.

Детали сигнализаторов, соприкасающиеся с контролируемой средой, изготавливаются из ма¬териалов, устойчивых к воздейст¬вию контролируемой среды

Комплектность поставки

В комплект поставки входят:

  • сигнализатор уровня - 1 шт.;
  • паспорт и руководство по эксплуатации - 1 экз.
  • фланец монтажный (по заказу) - 1 шт.

Условное обозначе­ние сигна­лизатора

Тип поп­лавка

Предельно допустимое ра­бочее избыточ­ное давление, МПа (кгс/см2)

Параметры контро­лируемой жидкости

Диаметр проходного сечения монтажного фланца

Темпе­ратура, °С

Плот­ность, г/см3

СУГ-М1

I

1,0(10)

От минус 60 до плюс 85,°С

0,85

Ду 40*

II

0,5

Ду 65

СУГ-М2

III

1,6(16)

От минус 60 до плюс 125,°С

0,5

Ду 150

IV

2,5(25)

0,6

Ду 100

СУГ-М3

II

1,0(10)

От минус 60 до плюс 85,°С

0,5

Ду 65

СУГ-М1-Г

I

2,5(25)

От минус 60 до плюс 85,°С

0,85

Ду 40* (штуцер М36х1,5)

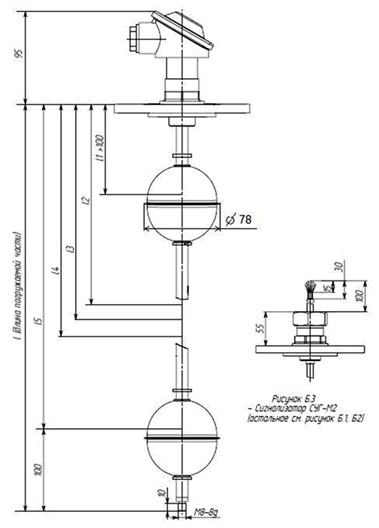

Сигнализатор СУГ-М2 с поплавком тип III, крепление на емкости посредством фланца

Описание: Габаритные, присоединительные размеры датчиков уровня РОС 400-1, РОС 400-4

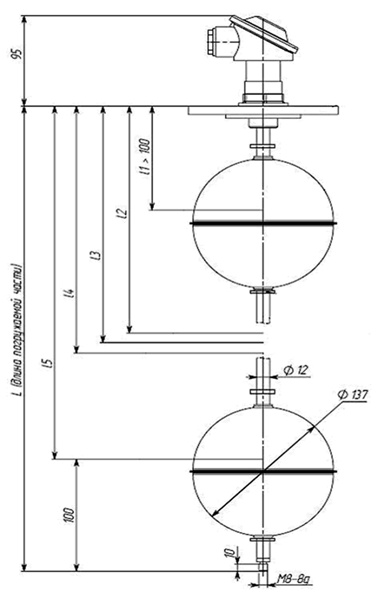

Сигнализатор СУГ-М2 с поплавком тип IV, крепление на емкости посредством фланца

Описание: Габаритные, присоединительные размеры датчиков уровня РОС 400-1, РОС 400-4

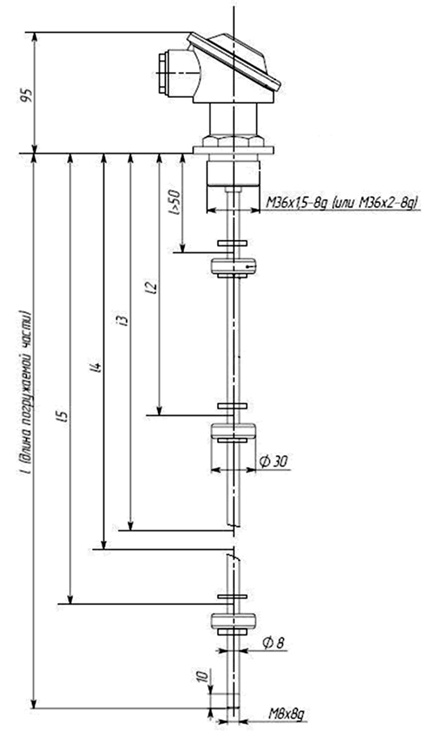

Сигнализатор СУГ-М1 с поплавком тип I, крепление на емкости посредством штуцера

Описание: Габаритные, присоединительные размеры датчиков уровня РОС 400-1, РОС 400-4

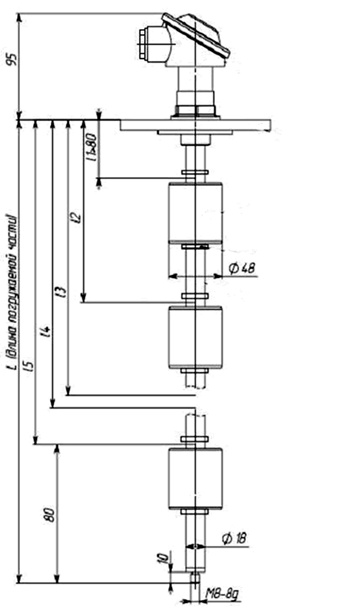

Сигнализатор СУГ-М1 с поплавком тип II, крепление на емкости посредством фланца









                                       Описание: Габаритные, присоединительные размеры датчиков уровня РОС 400-1, РОС 400-4

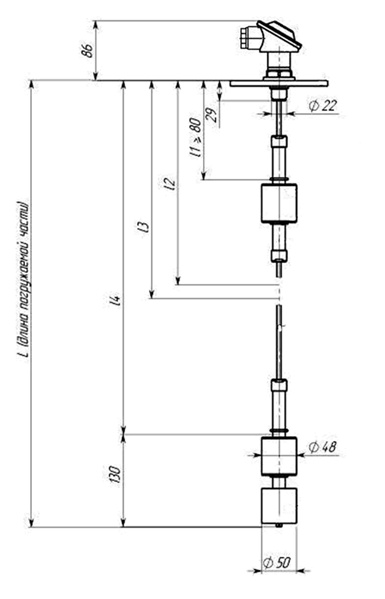

Габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М3 для среды с плотностью более 0,5 г/см3; поплавок тип II



Описание: Габаритные, присоединительные размеры датчиков уровня РОС 400-1, РОС 400-4
