Датчики давления (преобразователи давления) микропроцессорные Сафир-М








Датчики давления микропроцессорные Сафир-М

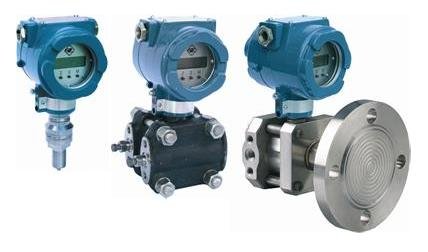

Датчики Сафир М



Датчики  давления  "Сафир  М"  предназначены для непрерывного преобразования абсолютного, избыточного, гидростатического давлений, давления-разрежения, разрежения, разности давлений жидкости и газов (в том числе газообразного кислорода и кислородосодержащих смесей) в унифицированный электрический сигнал постоянного тока.

Имеют исполнения

По взрывозащите:

- "искробезопасная электрическая цепь" ("OExiaIICT5 X");

- "взрывонепроницаемая оболочка" ("IExsdIIBT5");

- "невзрывозащищенный".

По устойчивости к климатическим воздействиям:

- У2* (от -30 до +50 °С);

- УХЛ 3.1* (от +5 до +50 °С);

- Т3** (от -5 до +80 °С).

- температура измеряемой среды от -40 до +110 °С

- степень защиты от воздействия пыли и воды IP 66

Верхние пределы измерений

абсолютное давление

от 0...2,5 кПа

до 0...1,6 МПа

избыточное давление

от 0,04 кПа

до 100 МПа

разряжение

от 0...-0,04 кПа

до 0...-100 КПа

давление-разряжение

от 0,04 кПа

до 1,6 МПа

разность давлений

от 0,01 кПа

до 16 МПа

гидростатическое давление

от 0...1,6 кПа

до 0...1,6 МПа





Диапазон перенастроек пределов измерений до 25:1

Основная погрешность измерений не более 0,1; 0,15; 0,25 % от диапазона

Выходной сигнал:

- 0-5 mA (5-0 mA) при питании напряжением 36 ±0,72 В;

- 4-20 mA (20-4 mA) при питании напряжением постоянного тока от 15 до 42 В;

- линейный или нелинейный (корнеизвлекающая функция);

- перенастройка выходных сигналов 0-5 mA в 4-20 mA и наоборот.

Калибровка прибора в единицах измерений:

кПа; МПа; бар; кгс/см2; кгс/м2; и др.

Датчики могут быть использованы:

- при  автоматизации  и  контроле  технологических  процессов  в  энергетике,  машиностроении, металлургии, газовой, нефтяной, химической, пищевой и других отраслях промышленности;

- при учете, в том числе коммерческом, жидкостей и газов;

- в системах защиты и безопасности;

- при измерении давления газообразного кислорода и кислородсодержащих смесей за пределами  взрывоопасной  зоны  (кислородное  исполнение),  а  так  же  химически  агрессивных  сред  (химическое исполнение).



Верхние пределы (диапазоны) измерений

Измеряемая

физическая

величина

Обозначение

модели

Верхний предел измерений (диапазон измерений) в

единицах измерений **

kPа

МPа

Абсолютное

давление

5030

2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0; 63,0

-

5040

10; 16; 25; 40; 63; 100; 160; 250

-

5050 , 5051

63; 100; 160; 250; 400; 630

1,0; 1,6

Избыточное

давление

5101

0,040; 0,063; 0,100; 0,160; 0,250; 0,400

-

5110

0,16; 0,25; 0,40; 0,63; 1,00; 1,60; 2,50; 4,00*

-

5115

0,40; 0,63; 1,00; 1,60; 2,50; 4,00; 6,30; 10,00

-

5120

1,6; 2,5; 4,0; 6,3;10,0;16; 25,0; 40,0

-

5130, 5133,

51 35

2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0; 63,0

-

5140, 5142,

5143 , 5145

10; 16; 25; 40; 63; 100; 160; 250

-

5150, 5151,

5152, 5153,

51 55

63; 100; 160; 250; 400;  630

1,0; 1,6

5160, 5161,

5162 , 5163

-

1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0

5170 , 5171

-

6,3; 10,0; 16,0; 25,0; 40,0; 63,0; 100,0*

Разрежение

5201

-0,040; -0,063; -0,100; -0,160; -0,250; -0, 400

-

5210

-0,16; -0,25; -0,40; -0,63; -1,00; -1,60; -2,50;

-4,00*

-

5215

-0,40; -0,63; -1,0; -1,6; -2,5; -4,0; -6,3; -10,0

-

5220

-1,6; -2,5; -4,0; -6,3 ; -10,0; -16,0; - 25,0; -40,0

-

5230, 5233,

5235

-2,5; -4,0; -6,3; -10,0; -16,0; -25,0; -40,0; -63,0

-

5240, 5242,

5243 , 5245

-10; -16; -25; -40; -63; -100

-

Давление-разрежение

5301

-0,0200/+0,0200; -0,0315/+0,0315;

-0,0500/+0,0500; -0,0800/+0,0800;

-0,1250/+0,1250; -0,2000/+0,2000

-

5310

-0,08;/+0,08; -0,125/+0,125; -0,200/+0,200;

-0,315/+0,315; -0,500/+0,500; -0,800/+0,800;

-1,250/+1,250; (-2,000/+2,000)*

-

5315

-0,200/+0,200; -0,315/+0,315; -0,50/+0,50;

-0,80/+0,80; -1,25/+1,25; -2,00/+2,00;

-3,15/+3,15; -5,00/+5,00

-

5320

0,80/+0,80; -1,25/+1,25; -2,00/+2,00;

-3,15/+3,15; -5,00/+5,00; -8,00/+8,00;

-12,50/+12,50; -20,00/+20,00

-

5330, 5333,

53 35

-1,25/+1,25; -2,00/+2,00; -3,15/+3,15;

-5,00/+5,00; -8,00/+8,00; -12,50/+12,50;

-20,00/+20,00; -31,50/+31,5 0

-

5340, 5342,

5343 , 5345

-5,0/+5,0; -8,0/+8,0; -12,5/+12,5; -20,0/+20,0;

-31,5/+31,5; -50,0/+50,0;  -100,0/+60,0;

-100,0/+150,0

-

5350, 5351,

5352, 5353,

53 55

-31,5/+31,5; -50,0/+50,0; -100,0/+60,0;

-100,0/+150,0; -100,0/+300,0; -100,0/+530,0;

-100,0/+900,0

-0,1/+1,5

Разность

давлений

5401

0,10; 0,16; 0,25; 0 ,40; 0,63; 1,00

-

5410

0,16; 0,25; 0,40; 0 ,63; 1,00; 1,60; 2,50; 4,00*

-

5415

0,40; 0,63; 1,00; 1 ,60; 2,50; 4,00; 6,30; 10,00

-

5420 , 5424

1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0

-

5430 , 5434

2,5; 4,0; 6,3; 10,0 ; 16,0; 25,0; 40,0; 63,0

-

5440 , 5444

10; 16; 25; 40; 63; 100; 160; 250

-

5450 , 5454

63; 100; 160; 250 ; 400; 630

1,0; 1,6

5460

-

1,0; 1,6; 2,5;

4,0; 6,3; 10,0

5464

-

1,6; 2,5; 4,0;

6,3; 10,0; 16,0

Гидроста-тическое

давление

5520

1,6; 2,5; 4 ,0; 6 ,3; 10,0; 16,0; 25,0; 40,0

-

5530

2,5; 4,0; 6 ,3; 1 0,0; 16,0; 25,0; 40,0; 63,0

-

5540

10; 16; 25 ; 40; 63; 100; 160;  250

-

5550

160; 250; 400; 630

1,0; 1,6

Примечания

1  Датчики  с  верхними  пределами  измерений (диапазонами  измерений),  отме-ченными  знаком *,  изготавливаются  только  по  согласованию  с  предприятиемизготовителем.

2 **Для датчиков давления-разрежения приведены верхние  пределы разрежения и избыточного давления - РВ(-)/РВ(+).

Диапазон  измерений  датчика  давления-разрежения  равен  сумме  абсолютных значений  верхних  пределов  измерений  избыточного  давления  РВ(+)  и  разрежения РВ(-).

3 По заказу потребителей датчики могут изготавливаться с  верхними пределами измерений (диапазонами измерений), выраженными в  единицах измерения давления kgf/m2; kgf/cm2.

4 Датчики моделей 5101, 5201, 5301 , 5401 должны  применяться только для измерения давления газа.
