Регуляторы давления газа RB2000








Регуляторы давления газа RB2000

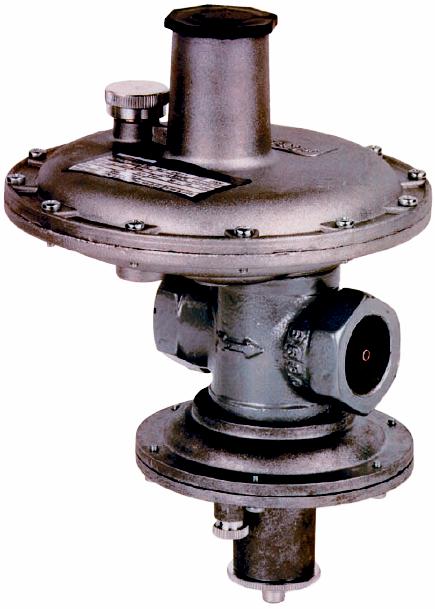

Регулятор давления RB 2012



Применение

Регулятор разработан для применения в бытовом и коммерческом секторе: горелки, промышленные печи, колонки, котлы, а также другая аппаратура потребления газа, которая требует точного и быстрого регулирования давления газа.

Регуляторы могут устанавливаться в шкафных, и подключаться непосредственно к счетчикам газа.



  • Сбалансированная компенсационная система устраняет эффект «подкачки»
    • Надежная износостойкая конструкция
    • Небольшие габариты
    • Мгновенная реакция на изменение нагрузки
    • Встроенные ПЗК
    • Встроенный ПСК
    • Встроенный фильтр (0,5 мм.)



Описание

RB 2000 – регулятор прямого действия, с нагруженной пружиной (рычажного типа), со встроенным предохранительно-сбросным клапаном (ПСК) и двумя предохранительно-запорными клапанами (ПЗК).



ПЗК по превышению срабатывает при повышении выходного давления сверх заданного значения, ПЗК по снижению давления срабатывает при снижении выходного давления ниже установленного значения.

После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную перезапустив ПЗК.

Наличие ПСК позволяет избежать срабатывания ПЗК по превышению при температурном расширении и малых колебаниях выходного давления.



Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменяющемся входном. Это позволяет использовать одни и те же регуляторы на разных входных давлениях. Регулятор оборудован входным фильтром, с размером ячейки фильтрующего элемента = 0,5 мм.



Технические характеристики





Максимальное входное давление

10 бар

Газ

природный, пропан, бутан, воздух,

азот или любой другой неагрессивный газ

Выходное давление

5…180 мбар

специальная версия (до 750 мбар)

Класс точности

± 5% от от установленного значения выходного давления

Диапазон рабочих температур

минус 30 … 60 ºС

Монтажное положение

горизонтальное и вертикальное

Устройства безопасности

ПЗК по превышению давления

ПЗК по снижению давления

ПСК

Опции

Внешняя или внутренняя импульсная линия

Монитор версия*





Присоединительные размеры



Входной диаметр, Ø

1”

Выходной диаметр, Ø

1” (для RB 2612 – 1 ½”)







Материалы



Корпус

Углеродистая сталь SFP500

Головка

Алюминиевый сплав

Внутренние детали

Нерж. сталь и латунь

Уплотнения

Нитриловая резина

Мембраны

Прорезиненный материал



Обозначение типа регуляторов серии RB 2000



Для обозначения типа регулятора используется система кодификации, указанная в таблице:



R

X

X

2

X

1

X

X

X

Опции

Диаметр седла клапана



B















сбалансированный







E













внешний импульс







I













внутренний импульс











0











  7 мм









1











11 мм









2











13 мм









3











14 мм









6











14 мм













0





сбросной клапан















1





ПСК + ПЗК (ПД)















2





ПСК + ПЗК (ПД) + ПЗК (СД)

















M



монитор (внешний импульс)



















TR

Pвых до 750 мбар



       ПСК – предохранительно-сбросной клапан;

       ПЗК – предохранительно-запорный клапан;

       (ПД) – при превышении давления (выходного);

       (СД) – при снижении давления (выходного).
