Механизм сигнализации положения МСП-1

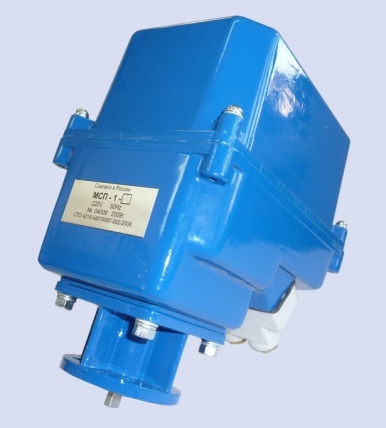

Механизм сигнализации положения МСП-1


Назначение

Механизм сигнализации положения МСП-1 предназначен для преобразования вращения многооборотного вала в пропорциональный электрический сигнал постоянного тока, сигнализации и блокирования крайних или промежуточных положений выходного органа и местного указания положения выходного органа.

Механизм применяется для комплектации приводов регулирующей арматуры, используемой в системах автоматического регулирования технологических процессов в энергетической и других отраслях промышленности.

Механизм выпускается:

  • общепромышленного исполнения - МСП-1, МСП-1И;

МСП-1 и МСП-1И:

  • У, категория размещения "2" - для работы при температуре окружающего воздуха от 243,15 до 333,15 К (от минус 30 до плюс 60 °С) и относительной влажности окружающего воздуха до 98% при температуре 308,15 К (35°С) и более низких температурах без конденсации влаги;
  • Т, категория размещения "2"- для работы при температуре окружающего воздуха от 263,15 до 333,15 К (от минус 10 до плюс 60 °С) и относительной влажности окружающего воздуха до 100% при температуре 308,15 К (35°С и более низких температурах с конденсацией влаги).

Механизмы должны быть защищены от прямого воздействия солнечной радиации и атмосферных осадков.

Степень защиты механизмов - IP 54, категория оболочки 2 по ГОСТ 14254-96 обеспечивает работу механизма при наличии в окружающей среде пыли и брызг воды.

Механизмы устойчивы и прочны к воздействию синусоидальных вибраций по группе исполнения V (вибрация с частотой от 5 до 120 Hz с амплитудой до 0,25 mm) ГОСТ 12997-84.

Механизмы климатического исполнения <Т> устойчивы к воздействию плесневых грибов.

Механизмы не предназначены для работы в средах содержащих агрессивные пары, газы и вещества вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах.

Механизмы устойчивы к воздействию магнитных полей (постоянных и переменных) с частотой 50 Hz с напряженностью до 400 A/m.

Технические данные

Электрическое питание механизмов - однофазная сеть переменного тока с номинальным напряжением 220, 230 или 240 V с частотой (50±1) Hz или 220 V с частотой (60±1,2) Hz.
Допустимое отклонение напряжения питания от номинального в пределах от минус 15 до плюс 10.

Входной сигнал механизмов - вращение входного вала. Полный ход входного вала указан в таблице.

Обозначение механизма

Полный ход входного вала, r (об)

Масса, кг не более

МСП-1-1

35

3,4

МСП-1-1

МСП-1-2

18,8

МСП-1И-1

МСП-1-3

7,5

МСП-1И-3

МСП-1-4

0,63

3,2

МСП-1И-4

МСП-1-5

18,8

МСП-1И-5

МСП-1-6

7,5

МСП-1И-6

Примечания

  1. Значению полного хода входного вала соответствует поворот профильного кулачка токового датчика механизма на 225° (работа на профиле 0-225°).
  2. В конструкции механизма предусмотрена возможность уменьшения полного хода входного вала в 2,5 раза с сохранением максимального значения выходного сигнала (работа на профиле 0-90°).
  3. Индекс <И> в обозначении механизма обозначает, что механизм выполнен с индуктивным датчиком.

Электрические ограничители перемещения входного вала механизма обеспечивают возможность настройки в любой части рабочего хода на участке от 20 до 100 % полного хода входного вала.

Выходной сигнал механизмов - сигнал постоянного тока (0- 5) mA при сопротивлении нагрузки до 2,5 kОм, (4-20) или (0-20) mA - при сопротивлении нагрузки до 1 kОм по ГОСТ 26.011-80.

Нелинейность механизмов не более 2,5% от максимального значения выходного сигнала.

Вариация выходного сигнала механизмов не более 2,5% от максимального значения.

Для электрического ограничения и сигнализации крайних или промежуточных положений выходного органа в механизмах предусмотрены микровыключатели.
Дифференциальный ход микровыключателей не более 4% от полного хода механизма.
Микровыключатели коммутируют ток:

  • при постоянном напряжении 24 и 48V - общепромышленного исполнения от 5 mA до 1А;
  • при переменном напряжении 220V частоты 50 или 60Hz - от 20 до 500 mA.

Мощность, потребляемая механизмами - не более 9 VA, блока усилителя БУ-30М - 3 VA.

Закон распределения времени безотказной работы - экспоненциальный.

Средний срок службы механизма - 10 лет.
