Механизмы исполнительные электрические прямоходные МЭП








Механизмы исполнительные электрические прямоходные МЭП (общепромышленное исполнение)

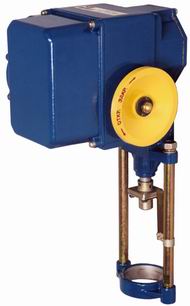

Механизм МЕП

Механизмы исполнительные электрические прямоходные типа МЭП предназначены для перемещения регулирующих органов возвратно-поступательного движения в системах дистанционного или автоматического управления. Типичным примером использования является применение с запорными или запорно-регулирующими клапанами, включая случаи, когда требуется плотное закрытие в конечном положении. Механизм, как правило, монтируется непосредственно на регулирующем органе арматуры в любом пространственном положении.

Режим работы механизма — повторно-кратковременный с частыми пусками S4 по ГОСТ 183 частотой включений до 320 в час (допускается максимальная частота включений до 630 в час, но не более 1 часа в сутки) продолжительностью включений до 25% при нагрузке на выходном штоке в пределах от номинальной противодействующей до 0,5 номинальной сопутствующей.

В механизме может быть установлен один из следующих типов блока сигнализации положения:

  • блок сигнализации положения токовый БСПТ-10 или БСПТ-21
  • блок сигнализации положения индуктивный БСПИ-10
  • блок сигнализации положения реостатный БСПР-10
  • блок концевых выключателей БКВ

Условное обозначение

Ном. усилие, Н

Напряжение и частота питания

Потребляемая мощность, Вт

Габаритные размеры, мм

Масса, кг

МЭП 2500/63-10

2500

220В 50Гц

45

270x208x470

13,5

МЭП 2500/63-16

МЭП 2500/63-25

110

МЭП 2500/63-40

МЭП 6300/75-25

6300

МЭП 6300/125-40

МЭП 6300/63-25

380В 50Гц

300x208x540

15

МЭП 6300/63-63

300x208x644

16,5

МЭП 2500/30-63

2500

220В 50Гц

270

370x300x455

22

МЭП 10000/63-63

10000

220В 50Гц

110

260x205x540

20

МЭП 16000/63-32

16000

МЭП 16000/100-63

МЭП 16000/40-16

МЭП 20000/63-32

20000

МЭП 20000/120-63

МЭП 20000/160-63

МЭП 20000/120-63

20000

380В 50Гц

270

260x205x540

28

МЭП 16000/63-32

16000

МЭП 20000/63-32

20000

МЭП 20000/160-63

МЭП 16000/100-63

16000

МЭП 10000/63-63

10000

МЭП 16000/40-16

16000

МЭП 20000/63-63

20000

305

30

МЭП 25000/10-100

25000

380В 50Гц

550

430x330x680

90

МЭП 25000/16-160

430x330x740

95

МЭП 25000/25-250

430x330x830

100

МЭП 25000/25-100

430x330x680

90

МЭП 25000/40-160

430x330x740

95

МЭП 25000/63-250

430x330x830

100

МЭП 25000/63-100

285

430x330x680

90

МЭП 25000/100-160

430x330x740

95

МЭП 25000/160-250

430x330x830

100

МЭП 40000/63-100

40000

550

430x330x680

90

МЭП 40000/100-160

430x330x740

95

МЭП 40000/160-250

430x330x830

100

МЭП 63000/25-100

63000

430x330x680

90

МЭП 63000/40-160

430x330x740

95

МЭП 63000/63-250

430x330x830

100

Климатическое исполнение по ГОСТ 15150:

  • У2 (температура окружающего воздуха от минус 30 до плюс 50 ºС, относительная влажность окружающего воздуха до 95% при температуре плюс 35 ºС и более низких температурах без конденсации влаги);
  • Т2 (температура окружающего воздуха от минус 10 до плюс 50 ºС, относительная влажность окружающего воздуха 100% при температуре плюс 35 ºС с конденсацией влаги).

Степень защиты по ГОСТ 14254-96: IP54 (оболочка типа 2) обеспечивает работу механизма при наличии в окружающей среде пыли и брызг воды.

Механизмы исполнительные электрические прямоходные МЭП (взрывозащищенное исполнение)

Механизмы МЭП взрывозащищенного исполнения предназначены для эксплуатации в помещениях и наружных установках, под навесом, в которых могут образовываться взрывоопасные смеси с категорией взрывоопасности IIB группы Т4 с учетом требований Главы 7.3 Правил устройств электроустановок и других нормативно-технических документов, определяющих применяемость электрооборудования во взрывоопасных зонах.

Условное обозначение

Ном. усилие, Н

Напряжение и частота питания

Потребляемая мощность, Вт

Габаритные размеры, мм

Масса, кг

МЭП 2500/63-160-IIBT4

2500

380В 50Гц

100

320x385x660

50

МЭП 2500/25-63-IIBT4

320x385x550

47

МЭП 6300/160-160-IIBT4

6300

320x385x660

50

МЭП 6300/63-63-IIBT4

320x385x550

47

МЭП 6300/10-63-IIBT4

52

МЭП 6300/5-25-IIBT4

МЭП 6300/63-160-IIBT4

345

320x385x660

МЭП 2500/63-40-IIBT4

2500

100

270x250x440

15

МЭП 6300/63-63-IIBT4

6300

210

270x250x500

16

МЭП 6300/63-25-IIBT4

100

270x250x460

15

МЭП 6300/125-25-IIBT4

МЭП 6300/125-40-IIBT4

МЭП 25000/10-100-IIBT4

25000

545

430x350x680

95

МЭП 25000/16-160-IIBT4

430x350x740

97

МЭП 25000/25-250-IIBT4

430x350x800

100

МЭП 25000/25-100-IIBT4

430x350x680

95

МЭП 25000/40-160-IIBT4

430x350x740

97

МЭП 25000/63-250-IIBT4

370

430x350x680

95

МЭП 25000/100-160-IIBT4

430x350x740

97

МЭП 25000/160-250-IIBT4

430x350x800

100

МЭП 40000/63-100-IIBT4

40000

545

430x350x680

95

МЭП 40000/100-160-IIBT4

430x350x740

97

МЭП 40000/160-250-IIBT4

430x350x800

100

МЭП 63000/25-100-IIBT4

63000

430x350x680

95

МЭП 63000/40-160-IIBT4

430x350x740

97

МЭП 63000/63-250-IIBT4

430x350x800

100

По устойчивости к воздействию климатических факторов внешней среды механизмы МЭП взрывозащищенного исполнения соответствуют климатическому исполнению и категории размещения УХЛ2 по ГОСТ 15150-69 с температурными ограничениями.

По защищенности от попадания внутрь механизма твердых тел (пыли) и проникновения воды механизм и выносной блок имеют степень защиты IP54, оболочки категории 2 по ГОСТ 14254-96.
