Блок усилителя БУ-30М

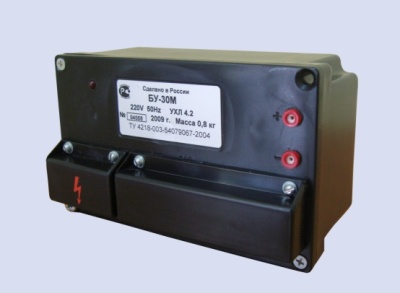

Блок усилителя БУ-30М


Назначение

Основное предназначение блока усилителя БУ-30М заключено в преобразовании сигнала индуктивного датчика или реостатного, отвечающих за положение вала у МЭО и МСП, в токовый унифицированный сигнал 0-5 мА (0-20, 4-20 мА).

Соответствия техническим условиям ТУ 4218-003-54079067-2004 полностью соблюдены.

Изделие изготовлено в климатическом исполнении УХЛ или 0 категории 4.2.
На изделие предоставляется гарантия на срок в 18 месяцев с момента начала эксплуатации, но не более 24 месяца с даты изготовления.

К техническим данным относятся следующие характеристики:

  1. Входной сигнал - сигнал индуктивного датчика положения БСПИ, БДИ-6 или реостатного датчика положения БСПР, БДР-П, соответствующий углу поворота вала исполнительного механизма 0-90° (0-255°).
  2. На нагрузке до 2кОм выходной сигнал выдается как постоянный ток в диапазоне 0-5 мА. Для получения постоянного тока в качестве выходного сигнала в диапазоне 0-20 мА требует поставить перемычку между контактами 4 и 6 блока датчика, в диапазоне 4-20 мА на нагрузке до 1 кОм - отрегулировать значения резисторов «0%» и «100%».
  3. Нелинейность преобразования - не более 2,5%.
  4. В случае если блок БУ-30М и датчик расположены друг от друга на некотором расстоянии, то оно не должно превышать 100м, при этом каждый провод линии должен иметь сопротивление до 10 Ом.
  5. Устройство работает от сети напряжением 187-242В и частотой 50 Гц.
  6. Блок потребляет мощность не более 3 ВА.
  7. Масса изделия не превышает 0,5 кг.
  8. Габаритные размеры 160x100x90 мм.
  9. Степень защиты корпуса IP 40.
  10. Конструкция изделия.

Меры безопасности в работе с изделием

Любая работа с изделием должна проводиться без подачи напряжения лицами, имеющими разрешения на работу с электроустановками напряжением до 1000 В. Прилагаемая к изделию инструкция по эксплуатации обязательна к ознакомлению.

Измерение параметров и настройка

  1. Для блока сигнализации положения БСПИ перемычки на плате БУ-30М должны быть установлены в положении 1-2, для БСПР - в положении 1-3.
  2. У механизма выходной орган должен быть установлен в начальное положение.
  3. Требуется установить риску механизма у начала подъема выбранного профиля напротив подшипника, повернув с помощью ключа кулачок датчика БСПИ (БСПР).
  4. Используя резистор на блоке БУ-30М поставить начальное значение выходного сигнала «0%>»
  5. Выходной орган должен быть поставлен в конечное положение.
  6. Снова при помощи резистора поставить максимальное значение выходного сигнала «100%».
  7. В случае если выходной сигнал блока уменьшается при перемещении выходного органа к конечному положению вместо его увеличения, то требуется сменить местами провода, следующие к контактам катушки датчика от контактов 1, 3 колодки Х2 блока.

Подготовка к работе

Обязательно проверить работоспособность блока вместе с механизмом по схеме приложения 3 в лаборатории перед тем, как его устанавливать на объекте, при этом на плате БУ-30М для БСПИ перемычки должны быть установлены в положении 1-2, для БСПР - в положении 1-3.
Исходя из максимального значения, выходной сигнал необходимо выставить в положении <20%> от него.
Исходя из установленного номинального значения напряжения, попробовать изменить его в пределах +10-15%. Если сигнал меняет свое значение в пределах ±1,5% - то все в порядке.
Линии проводов подключения блока необходимо разместить на расстоянии от линий питания электрических составляющих двигателей механизмов и прочих силовых установок.

Комплект поставки

  1. Паспорт изделия со всеми требуемыми техническими изложениями.
  2. Крепежные материалы изделия.

Технология изготовления

  1. Корпус изготавливается из пластмассы. Готовая форма похожа на корпус блока питания БП-10.
  2. На лицевой пластмассовой панели расположены клеммные колодки для подключения напряжения питания, датчиков, снятия выходного сигнала, индикатор наличия питания, контрольные гнезда, регуляторы <0%> и <100%>.
  3. Печатная плата односторонняя.
  4. Техпрогон 24 часа.

Возникающие неисправности при эксплуатации

Причины поломки/неисправности блока:

  1. Перегрузка при питании напряжения.
  2. Неподходящие условия эксплуатации изделия.
  3. Обрывы на линиях, нарушающие контакты в схеме в областях пайки, полупроводниковых приборов, как следствие выход последних из строя.

Первично в лабораторных условиях необходимо проверить исправность внешнего монтажа. После всех исправлений повторно произвести настройку изделия.

Правила хранения и транспортировки

Мероприятия по хранению изделия должны быть осуществлены в сухом помещении при отсутствии примесей агрессивных паров и газов, в котором организовано отопление при температуре окружающего воздуха от 5 до 30°С при относительной влажности воздуха в 80%. Обязательна защита от пыли.

Осуществлять перевозку можно любым видом транспорта с защитой от атмосферных осадков.
